一様媒質中における一般解と具体例
【1-4】2軸ガウシアンによる光パルスと電子パルス
前節「【1-3】1軸ガウシアンによる光パルスと電子パルス」では3種のパルスと2種のビームの定義を行い、その内1軸ガウシアンによる光パルスと電子パルスの時間発展をアニメーション化しました。本節では、2軸ガウシアンによる光パルスと電子パルスについて考えます。
2軸ガウシアンによるパルスの表式
係数の与え方
「2軸ガウシアンによるパルス」は、前節「【1-3】1軸ガウシアンによる光パルスと電子パルス」で定義したとおり、波の進行方向と垂直方向の2軸に対して空間的に振幅がガウス分布する形状とします。
2軸ガウシアンによるパルスの定義:波の進行方向と垂直方向の2軸に対して空間的にガウス分布するパルス
このような形状の光パルスと電子パルスは、式(1-3-1)の係数を
とすることで実現することができます。 光パルスの表式は式(1)を式(1-3-1)に代入し、 波数ベクトルの3成分(k_||, k_⊥, k_y)の積分を計算することで得られます。
デルタ関数により k_y = 0 となります。これは2軸ガウシアンによるパルスはy軸方向には一様であることを意味します。 ただし、ωは式(1-3-2)で与えられた分散関係で決まるため、波数ベクトル k
で決まります。 電子パルスも同様に表すことでき、
となります。

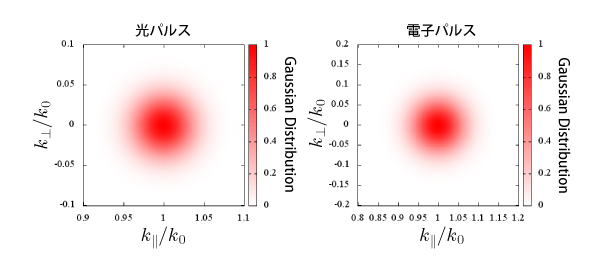

ガウシアンの幅
式(2)と(4)のσが前節同様、波数ベクトル k に関する波数空間におけるガウス分布の幅を決めるパラメータとなります。 σの次元は波数ベクトル同様 [rad/m]です。 前節のガウシアンはパルスの進行方向の1軸だったのに対して、本節はパルスの進行方向とその垂直方向の2軸となり、次のように与得ることにします。
ただし、k_0 は
です。
光および電子による2軸パルスの時間発展
σや k_0 に適切なパラメータを設定することで 入射角度θ = 0°~ 80°の値で計算した結果を示します。

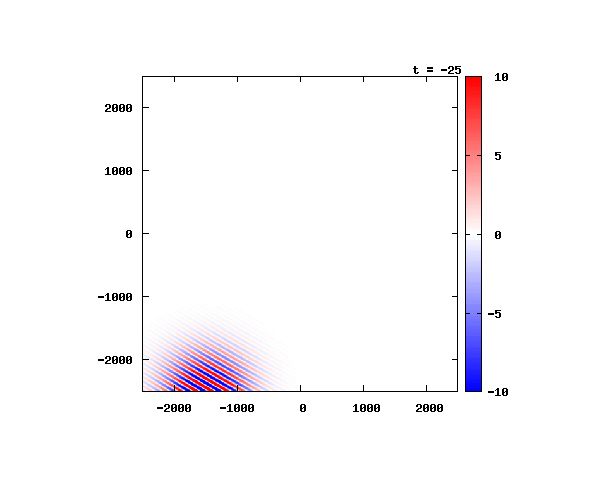

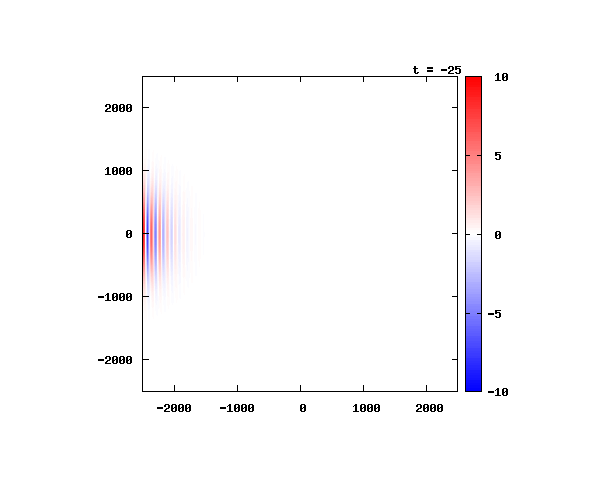

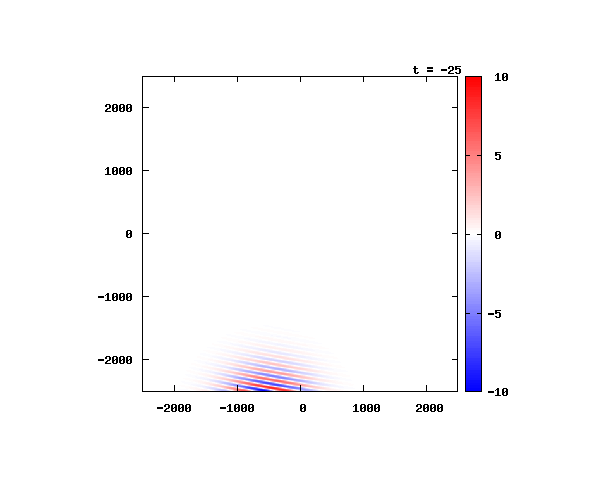

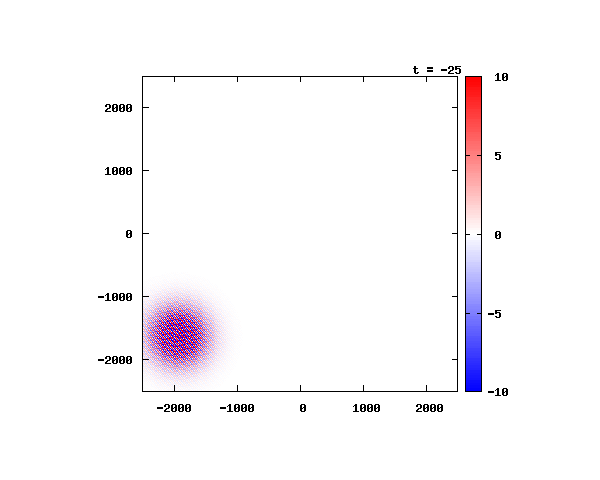

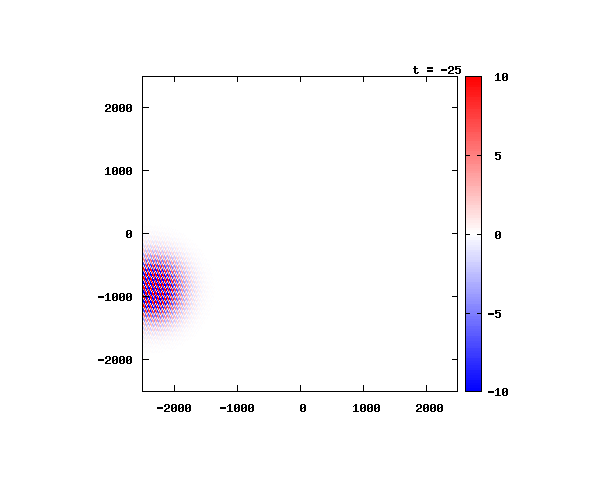

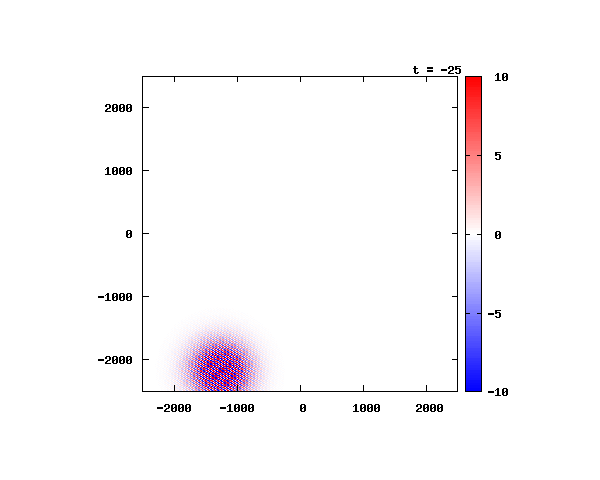

光による2軸パルスの時間発展
図のx-y軸のスケールは ×10^{-8}[m] で、時間間隔は 10^{-6}/c ≒ 3.3×10^{-15}[s]。
θ=0° θ=20° θ=40° θ=60° θ=80°

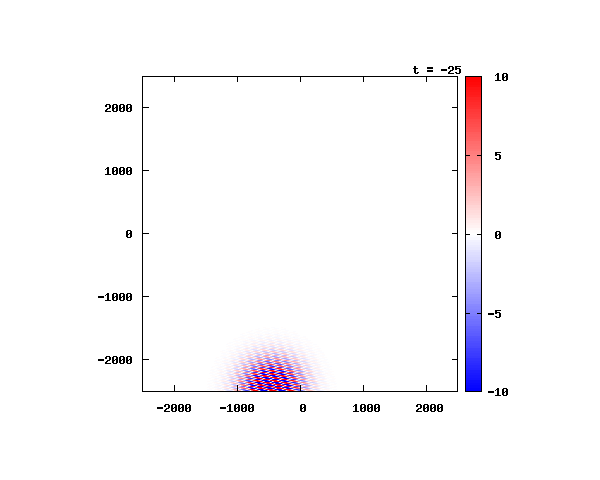

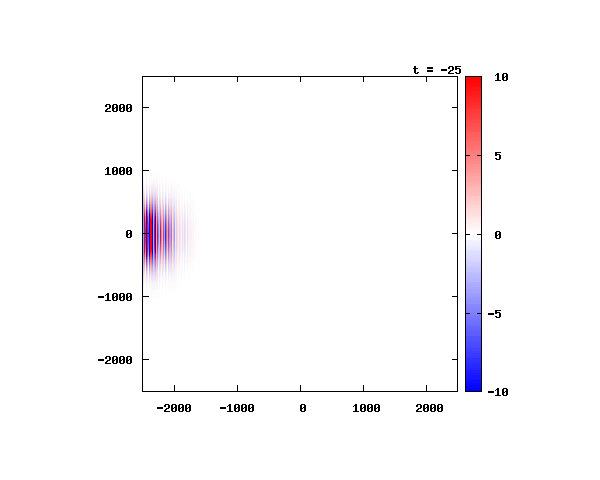

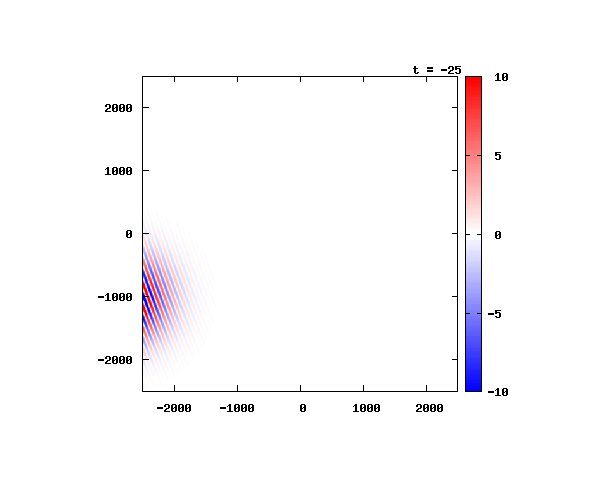

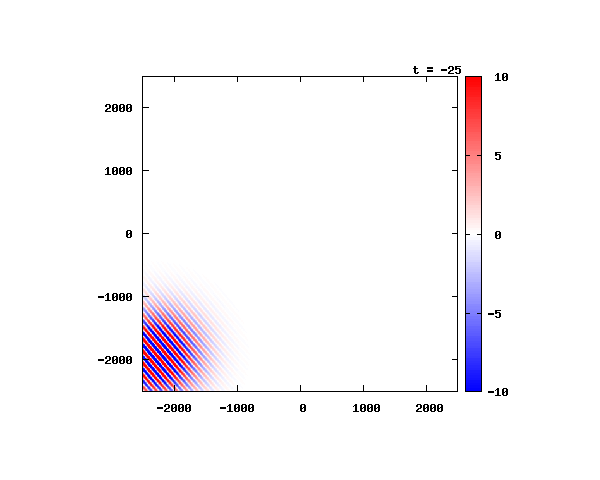

電子による2軸パルスの時間発展
図のx-y軸のスケールは ×10^{-11}[m] で、時間間隔は 2×10^{-15}[s]。
θ=0° θ=20° θ=40° θ=60° θ=80°

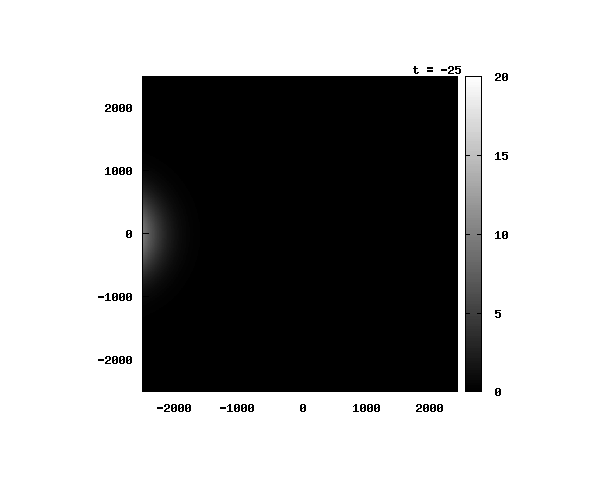

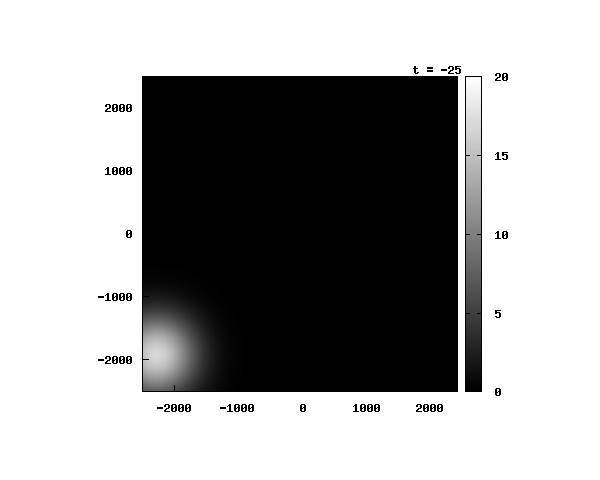

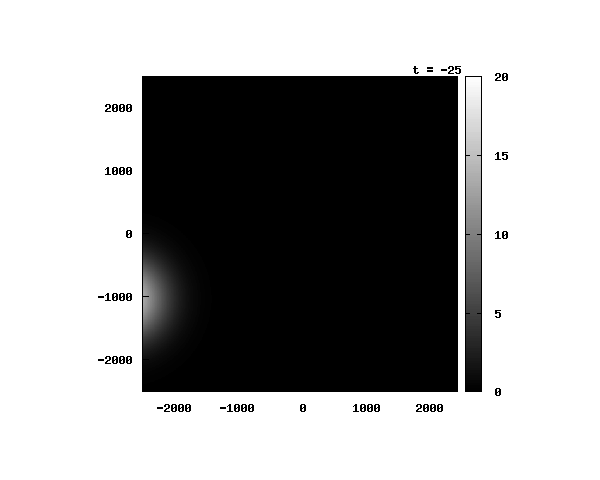

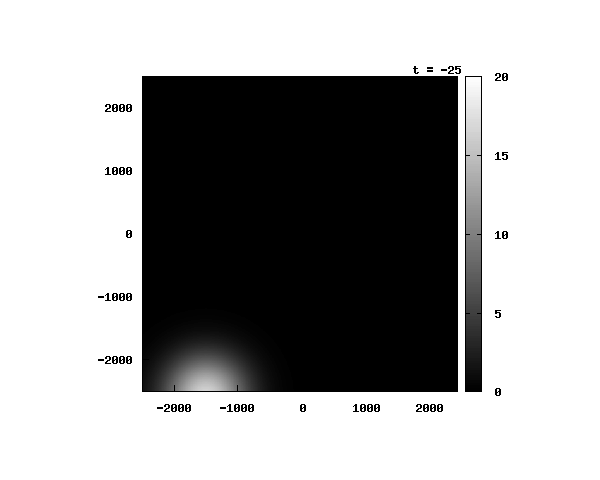

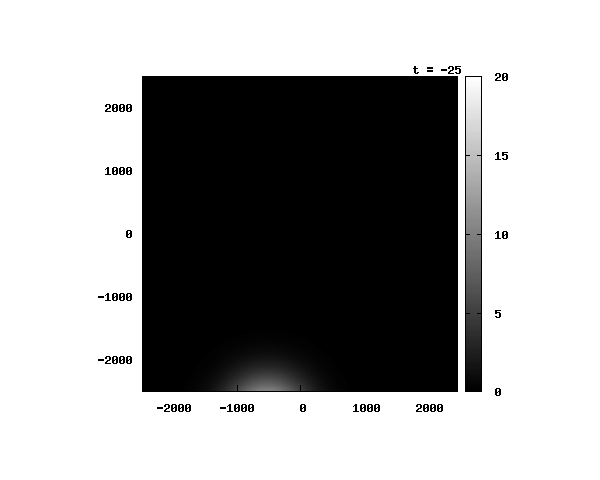

電子の波動関数の絶対値
図のx-y軸のスケールは ×10^{-11}[m] です。
θ=0° θ=20° θ=40° θ=60° θ=80°
プログラムソース
C++プログラムソースのとおりです。
C++
■光の2軸パルスMaxwell_pulse2.cpp
■電子の2軸パルスSchrodinger_pulse2.cpp
VisualC++のプロジェクトファイル
■光の2軸パルスMaxwell_pulse2.zip
■電子の2軸パルスSchrodinger_pulse2.zip
gnuplot テンプレート
