一様媒質中における一般解と具体例
２軸ガウシアンによる電子パルスの拡散
文責：遠藤 理平 （2011年10月26日）
カテゴリ：計算物理学(165)
電子による１軸ガウシアンパルスは実空間の幅が時間と共に広がることは「【1-3】１軸ガウシアンによる光パルスと電子パルス」で示しました。本節では同様に２軸ガウシアンパルスの様子を見てみます。 前節で定義した２軸パルスの表式は
(1)
で与えられます。 中心波数 k_0 = 0 とすることで、パルスの中心は z=0 で留まるため、拡散の様子に着目することができます。 波数空間と実空間における半値全幅の時間依存は【1-3】と同様に計算することができます。 波動関数ψの時間発展を計算した結果が次のとおりです。
電子パルスの拡散の様子

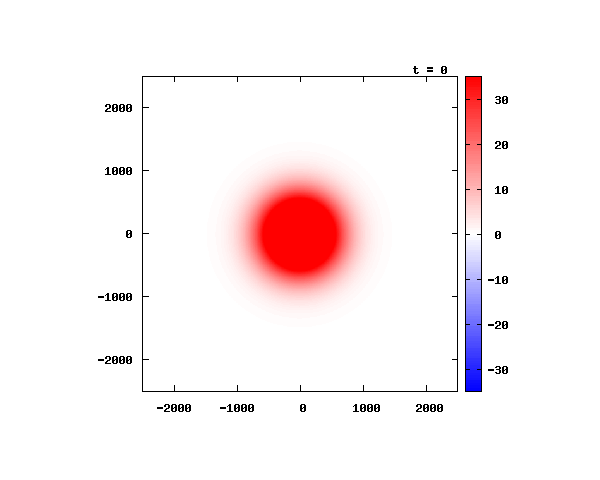

波動関数ψの時間発展を計算した結果が次のとおりです。
赤：波動関数の実部
青：波動関数の虚部
図のx軸のスケールは ×10^{-11}[m] で、時間間隔は 2*10^{-14}[s] で計算しています。
時間と共にパルスが広がっている様子がわかります。

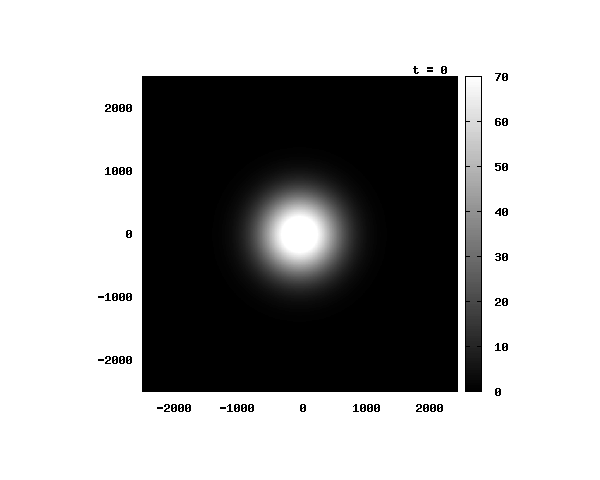

下の図は、電子パルスの振幅の絶対値を描画しています。
C++プログラムソース
■電子の２軸パルスの広がりSchrodinger_pulse2_2.cpp
gnuplot テンプレート
