一様媒質中における一般解と具体例
【1-6】垂直１軸ガウシアンによる光ビームと電子ビーム
前節「【1-3】１軸ガウシアンによる光パルスと電子パルス」では３種のパルスと２種のビームの定義を行い、その内３軸ガウシアンによる光パルスと電子パルスの時間発展をアニメーション化しました。本節では、垂直１軸ガウシアンによる光ビームと電子ビームについて考えます。
垂直１軸ガウシアンによるビームの表式
係数の与え方
「垂直１軸ガウシアンによるビーム」は、「【1-3】１軸ガウシアンによる光パルスと電子パルス」で定義したとおり、波の進行方向の垂直方向１軸に対して空間的に振幅がガウス分布する形状とします。
垂直１軸ガウシアンによるビームの定義：波の進行方向の垂直方向１軸に対して空間的にガウス分布するパルス
このような形状の光パルスと電子パルスは、式(1-3-1)の係数を
とすることで実現することができます。 光パルスの表式は式(1)を式(1-3-1)に代入し、 波数ベクトルの３成分（k_||, k_⊥, k_y）の積分を計算することで得られます。
ただし、垂直１軸ガウシアンによるパルスはy軸方向には一様となります。 また、ωは式(1-3-2)で与えられた分散関係で決まるため、波数ベクトル k は
となります。 ただし、
です。 電子パルスも同様に表すことでき、
となります。
光および電子による垂直１軸ビームの時間発展
σや k_0 に適切なパラメータを設定することで 入射角度θ = 0°～ 80°の値で計算した結果を示します。

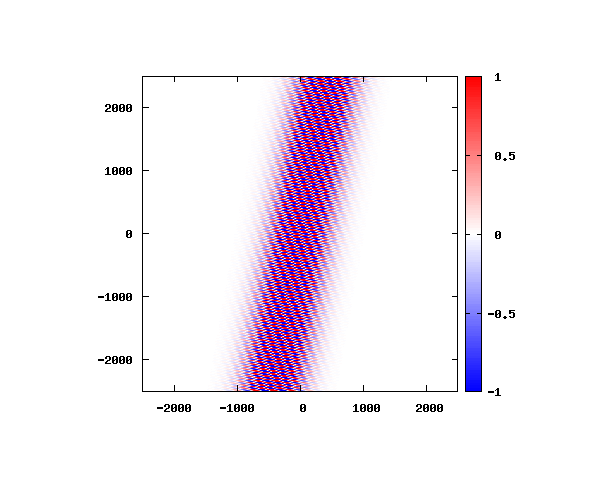

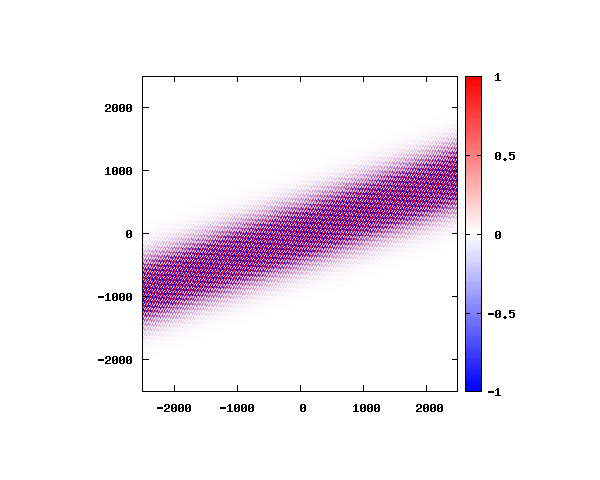

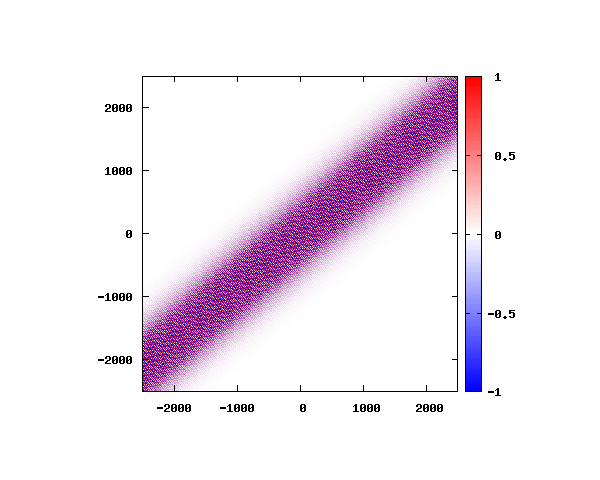

光による垂直１軸ビームの時間発展
図のx-y軸のスケールは ×10^{-8}[m] です。

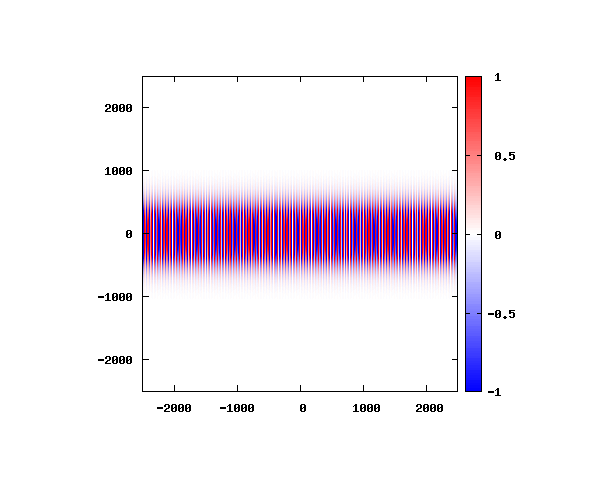

θ=0°
θ=20°
θ=40°

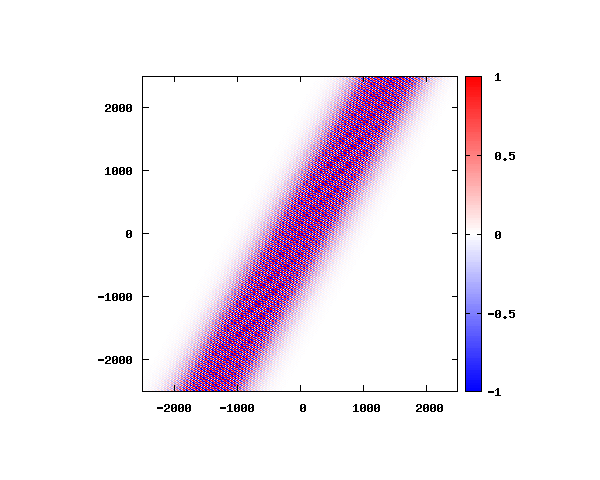

θ=60°
θ=80°
電子による垂直１軸ビームの時間発展

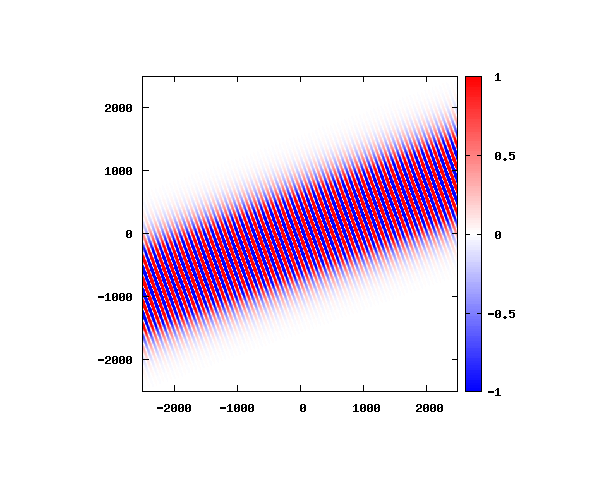

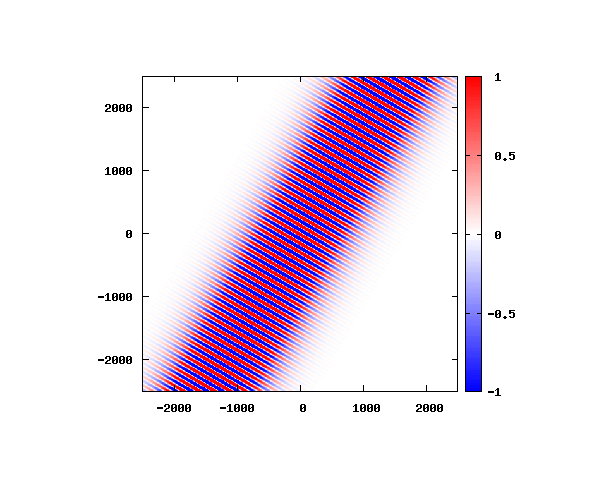

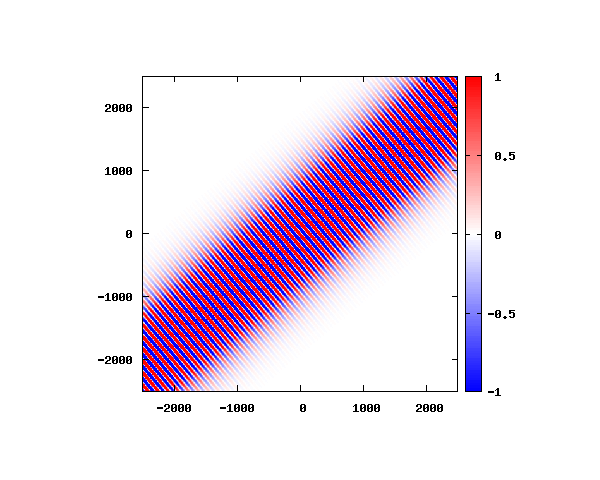

図のx-y軸のスケールは ×10^{-11}[m] です。

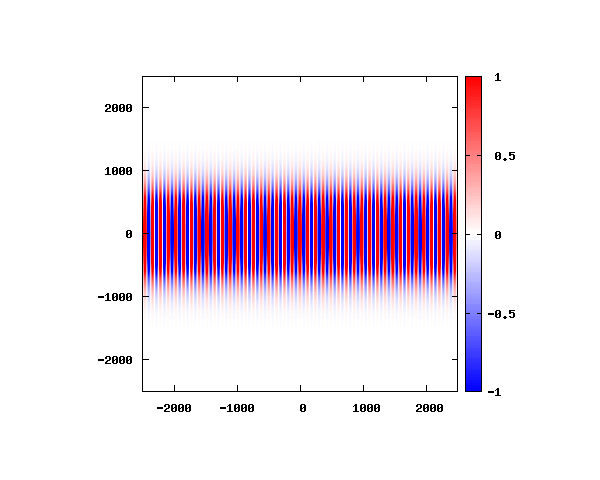

θ=0°
θ=20°
θ=40°
θ=60°

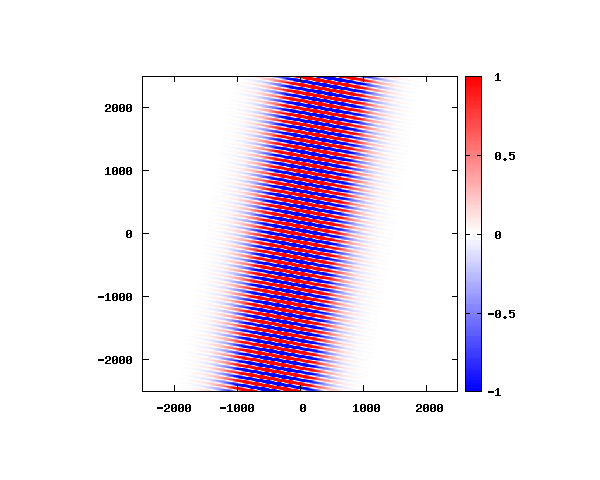

θ=80°

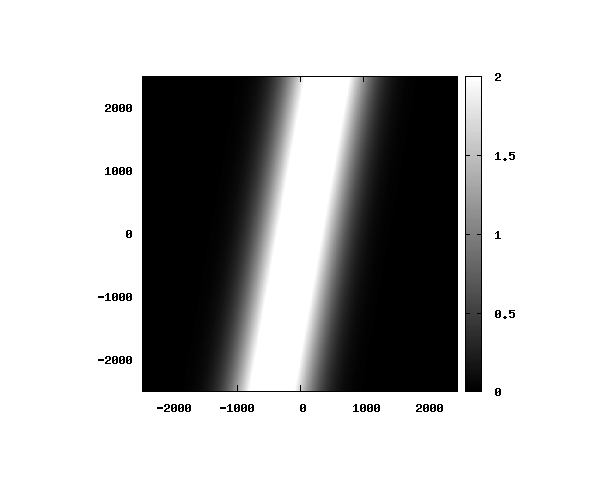

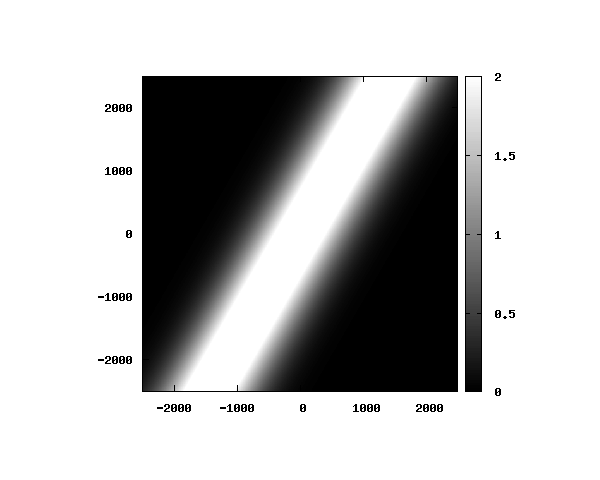

電子の波動関数の絶対値
図のx-y軸のスケールは ×10^{-11}[m] です。

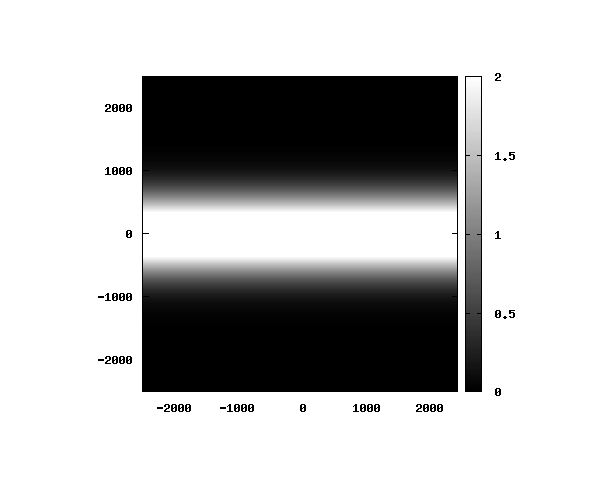

θ=0°

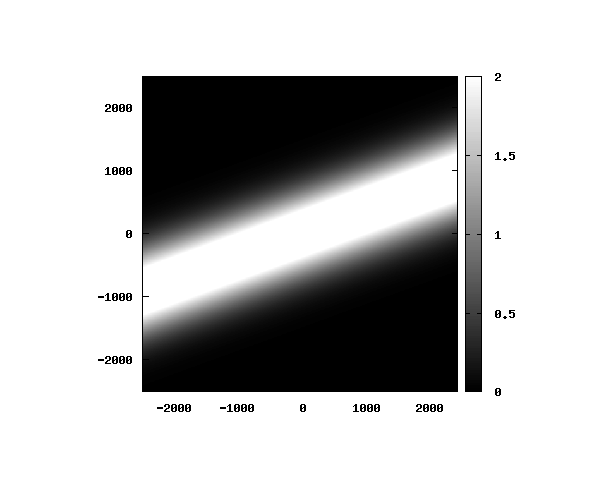

θ=20°

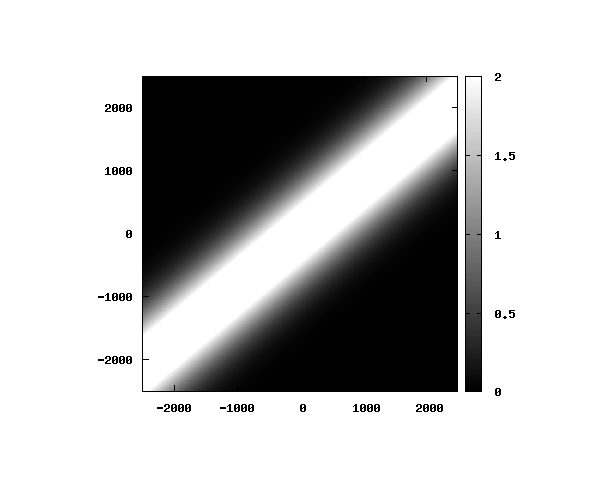

θ=40°
θ=60°
θ=80°
プログラムソース
垂直１軸ガウシアンによる光および電子ビームの時間発展を数値計算するプログラムソースを公開します。
C++
■光の１軸ビームMaxwell_beam1.cpp
■電子の１軸ビームSchrodinger_beam1.cpp
VisualC++のプロジェクトファイル
■光の１軸ビームMaxwell_beam1.zip
■電子の１軸ビームSchrodinger_beam1.zip
gnuplot テンプレート
