【序章】
HTML5による
コンピュータグラフィックス入門

自己紹介
HTML5とグラフィックス
WebGL と three.js
three.js のはじめかた

自己紹介

遠藤理平
大阪生まれ35歳。兵庫 → 福岡 → 新潟 → 仙台19年。
博士（理学）。フォトニック結晶中における光パルスの伝搬（理論）。
2005年、有限会社FIELD AND NETWORK 設立。
2006年、特定非営利活動法人natural science 設立。
利酒道二段。第32回全国きき酒選手権大会出場（平成24年宮城県代表）。平成25年宮城県大会決勝大会敗退。

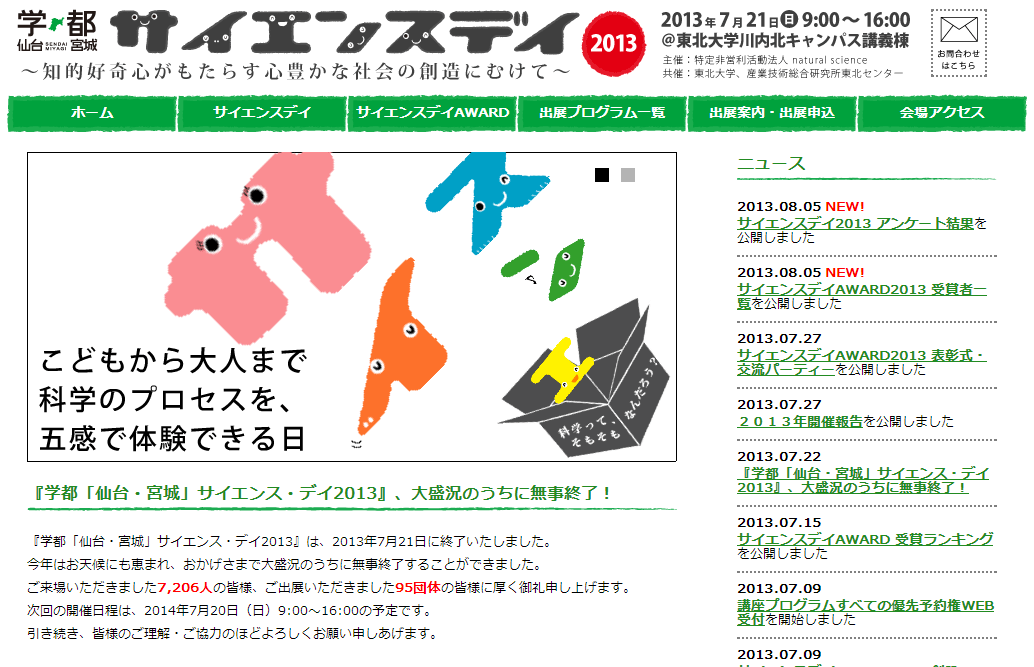

学都「仙台・宮城」サイエンス・デイ

ものづくり講座

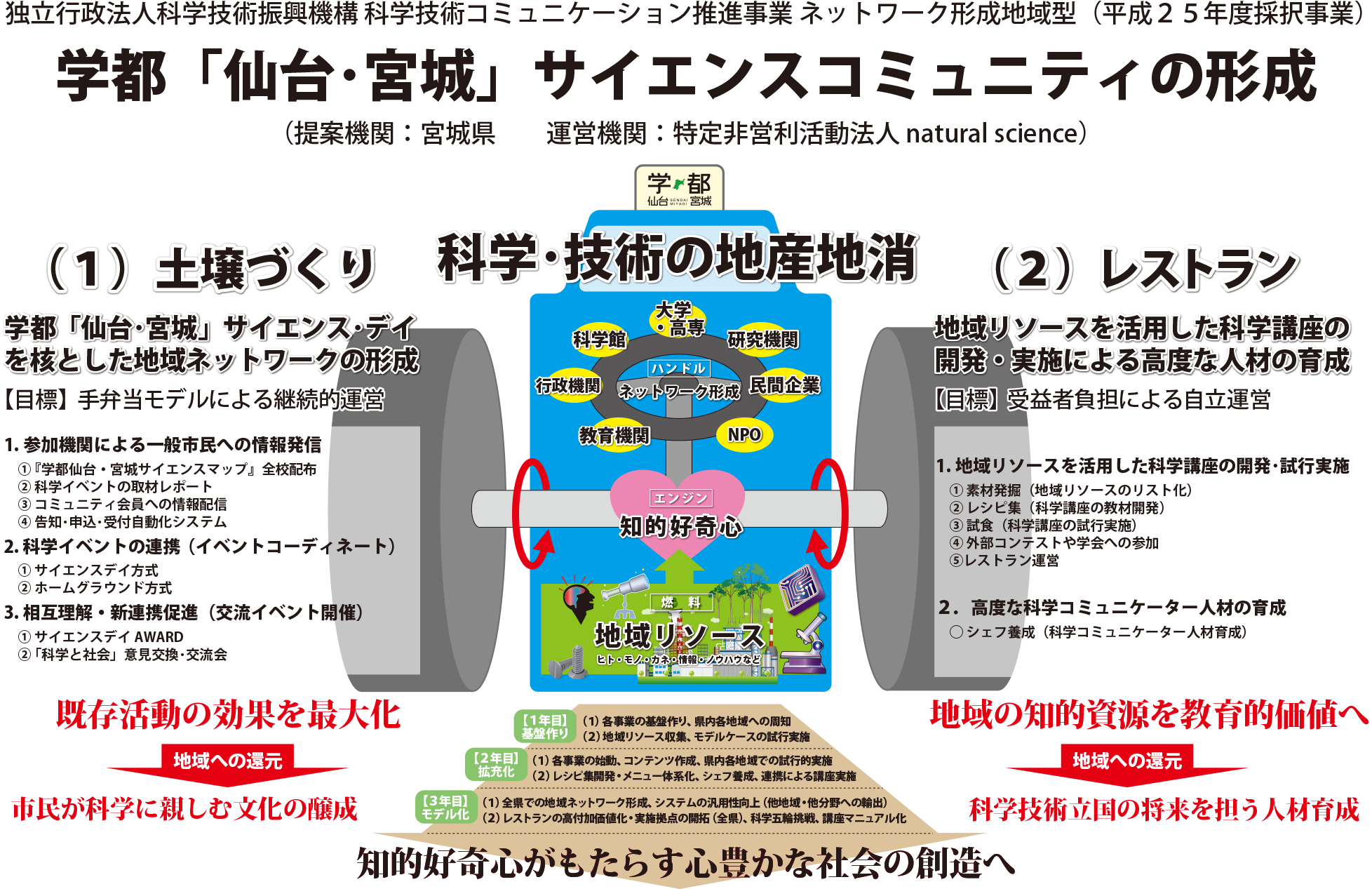

学都「仙台・宮城」サイエンス・コミュニティ

HTML5とは？

ウェブブラウザ上で動作するマークアップ言語
1990年、研究者同士のコミュニケーションツールとして開発される（スイス、欧州合同素粒子原子核研究機構）
最新バージョンはHTML5（2013年現在）
スマートフォン、タブレット型PCなど表示端末デバイスやOSの多様化に対するクロスプラットフォーム環境。
canvas要素、video要素などマルチメディア機能の大幅強化。　→　ネイティブアプリケーションを凌ぐAPI群が整備
HTML5はウェブページ作成言語からアプリケーション作成言語へ。ウェブブラウザの高機能化→ OS化

ネイティブアプリケーションとウェブアプリケーションの
境目がなくなる基盤技術

コンピュータ・グラフィックスとは？

平面画像（2次元グラフィックス）や立体感のある画像
（3次元グラフィックス）をコンピュータ内で表現

3次元グラフィックスの実装

OpenGL（標準化団体 Khronos Group によって策定：Windows、Mac、Linuxなどの種々の環境で動作するクロスプラットフォーム技術）
DirectX（Microsoft社によって開発：Windowsのみ）

3次元グラフィックスとは？

仮想3次元空間内のオブジェクト
→ 2次元平面（ディスプレイ）への射影（行列計算）
グラフィックカード（GPU+メモリ）によるハードウェアアクセラレーションが必須

ウェブブラウザで
コンピュータ・グラフィックス？

ウェブブラウザの高機能化の結果、
アプリケーション開発に必要な三要素
【入力】【演算】【出力】
が高レベルで揃う！

HTML4におけるグラフィックス

グラフィックスの役割 → 文章の補佐

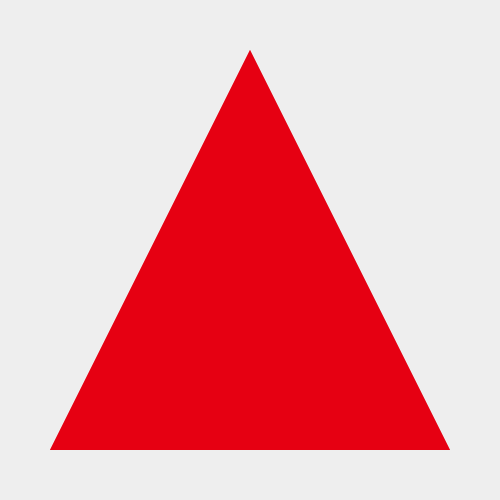

次の三角形の描画するための方法は？

静止画
（png, jpg, gifなど）
　→　img要素
奥の手
　→　DHTML
（ダイナミックHTML）

DHTMLとは？

任意の要素をJavascriptで制御する技術
CSS（スタイルシート）で視覚情報を加えることで、グラフィックスとしての利用も可能

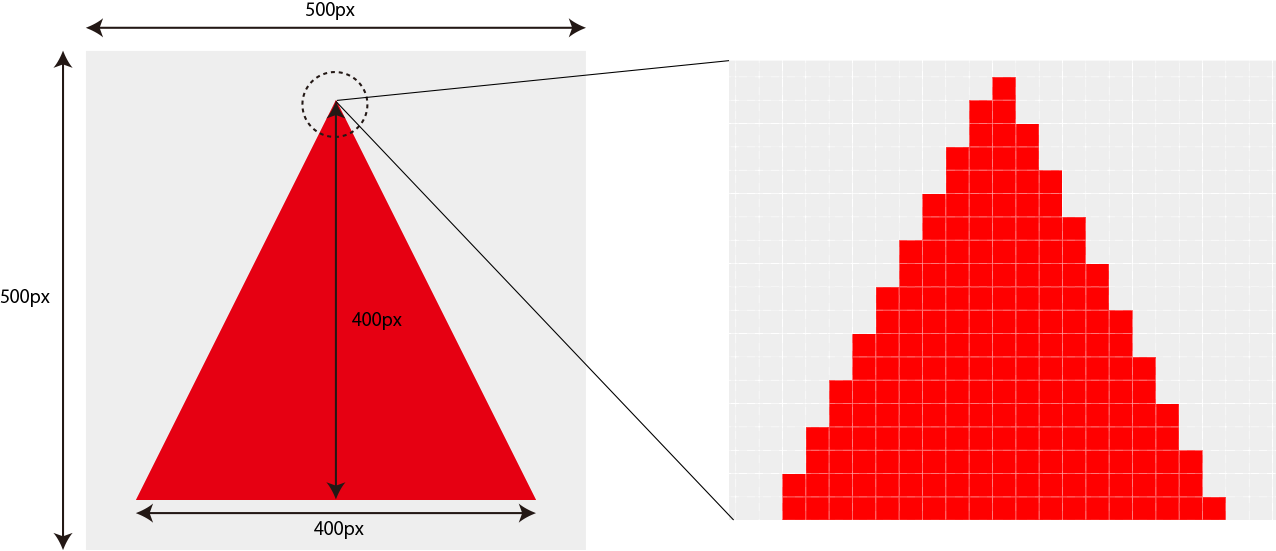

DHTMLによる三角形

div要素による長方形の重ねあわせ

任意のピクセルに任意の色で描画することができる
　→　原理的には任意の形状の描画可能！（グラデーション）

HTML5におけるグラフィックス

種類	利用する要素	解説
Canvas 2D Context	canvas要素	２次元グラフィックスを描画するためのAPI。JavaScriptでAPIを制御。
WebGL Context	canvas要素	３次元グラフィックスを描画するためのAPI。JavaScriptでAPIを制御。
SVG	svg要素	ベクトル形式の画像を出力するための形式。HTML要素の属性値で図形を表現する。

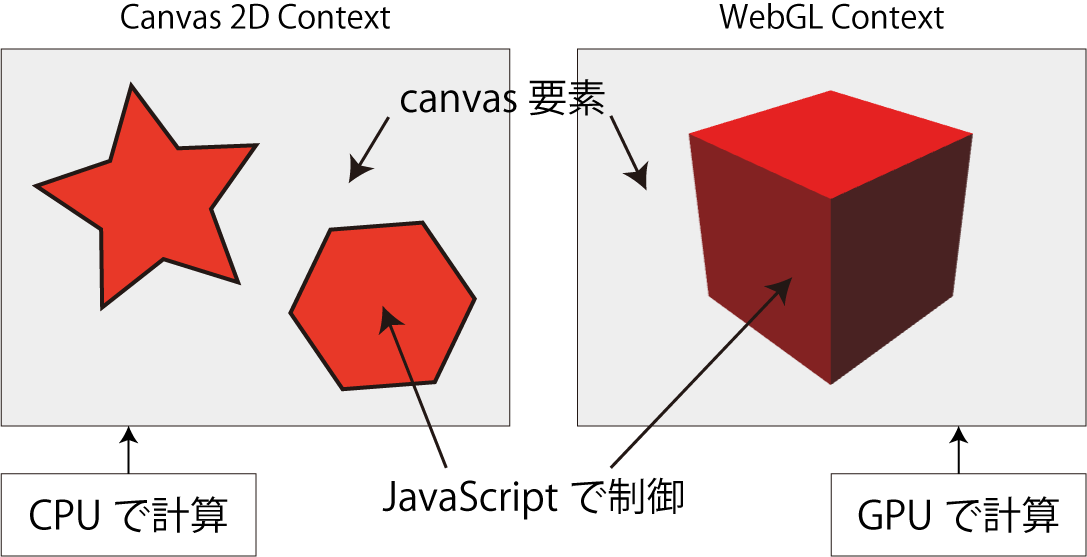

Canvas 2D Context と WebGL Context

Canvas 2D Context と
WebGL Context

項目	Canvas 2D Context (Canvas2D)	WebGL Context (WebGL)
演算	CPU	GPU
難易度	比較的易しい	非常に難しい
ライブラリ	特に必要なし	three.jsなど
描画速度	△	◎
描画品質	◎	◎
実行環境	◎	×→○

2013年、IE11 が WebGL に対応！！

自己紹介
HTML5とグラフィックス
WebGL と three.js
three.js のはじめかた

WebGLとは？

OpenGL ES2.0 をウェブブラウザ上で動作させる API。
グラフィックカードをフルに活用（GPU＋メモリ）
　→ウェブブラウザでハードウェア資源へのアクセス権
現在のバージョンは 1.0.1。
OpenGL と同様、Khronos Group によって策定。

WebGL（OpenGL）の利点

カウリング（背面処理）、シェーディング（陰影処理）、ブレンディング（混合処理）、テクスチャマッピングなど、

3次元グラフィックスで必要な演算を半自動的に実行

WebGLによる三角形

プログラムソース

	<!DOCTYPE html>
	<html>
	<head>
	<meta charset="UTF-8">
	<title>三角形の描画：WebGL</title>
	<script src="javascript/glMatrix-0.9.5.min.js"></script>
	<style>
	*{padding:0px; margin:0px}
	canvas#frame{
	width: 300px;							/* 横幅を指定 */
	height: 300px;						/* 縦幅を指定 */
	}
	</style>
	<script id="shader-vs" type="x-shader/x-vertex">
	//バーテックス・シェーダ
	attribute vec3 aVertexPosition; //WebGL中で定義されたattribute変数(頂点座標)
	attribute vec4 aVertexColor;		//WebGL中で定義されたattribute変数（頂点色）

	uniform mat4 uMVMatrix;				//WebGL中で定義されたuniform変数(モデルビュー行列)
	uniform mat4 uPMatrix;					//WebGL中で定義されたuniform変数(プロジェクション行列)

	varying vec4 vColor;						//フラグメントシェーダに送るvarying変数（vColor）

	void main(void) {
	gl_Position = uPMatrix * uMVMatrix * vec4(aVertexPosition, 1.0);
	vColor = aVertexColor;
	}
	</script>
	<script id="shader-fs" type="x-shader/x-fragment">
	//フラグメントシェーダ
	precision mediump float;
	varying vec4 vColor; //バーテックスシェーダから受け渡される変数
	void main(void) {
	gl_FragColor = vColor;
	}
	</script>
	<script>
	////////////////////////////////////////////////////////////////////
	// windowイベントの定義
	////////////////////////////////////////////////////////////////////
	window.addEventListener("load", function () {
	resizeTo(316, 341);
	webGLStart();
	});

	////////////////////////////////////////////////////////////////////
	// 描画開始関数の定義
	////////////////////////////////////////////////////////////////////
	function webGLStart() {
	var canvas = document.getElementById("frame");
	canvas.width = canvas.clientWidth;		//描画横幅の指定
	canvas.height = canvas.clientHeight;	//描画縦幅の指定
	initGL(canvas);
	initialize();
	display();
	}

	////////////////////////////////////////////////////////////////////
	// WebGLの初期化
	////////////////////////////////////////////////////////////////////
	var gl; //WebGLコンテクストオブジェクト
	function initGL(canvas) {
	try {
	gl = canvas.getContext("experimental-webgl");
	gl.viewportWidth = canvas.width;
	gl.viewportHeight = canvas.height;
	} catch (e) {}
	if (!gl) {
	alert("コンテキストの取得に失敗しました");
	}
	}
	//シェーダーの準備
	function getShader(gl, id) { //シェーダの読み込み
	var shaderScript = document.getElementById(id); //
	if (!shaderScript) {
	return null;
	}
	var str = "";
	var k = shaderScript.firstChild;
	while (k) {//シェーダ言語の読み込み
	if (k.nodeType == 3) {
		str += k.textContent;
	}
	k = k.nextSibling;
	}
	//シェーダーオブジェクト
	var shader;
	if (shaderScript.type == "x-shader/x-fragment") {
	shader = gl.createShader(gl.FRAGMENT_SHADER);
	} else if (shaderScript.type == "x-shader/x-vertex") {
	shader = gl.createShader(gl.VERTEX_SHADER);
	} else {
	return null;
	}
	//シェーダープログラムソースの読み込み
	gl.shaderSource(shader, str);
	// シェーダーのコンパイル
	gl.compileShader(shader);
	//コンパイルエラーの場合の処理
	if (!gl.getShaderParameter(shader, gl.COMPILE_STATUS)) {
	console.log(gl.getShaderInfoLog(shader));
	return null;
	}
	return shader;
	}

	//シェーダープログラムオブジェクト
	var shaderProgram;
	//モデルビュー行列
	var mvMatrix = mat4.create();
	//プロジェクション行列
	var pMatrix = mat4.create();

	////////////////////////////////////////////////////////////////////
	// 各種バッファーの初期化
	////////////////////////////////////////////////////////////////////
	//バッファー
	var positionBuffer; //頂点位置
	var colorBuffer;		//頂点色
	var indexBuffer;		//インデックス
	function initialize() {
	//シェーダー
	var fragmentShader = getShader(gl, "shader-fs");
	var vertexShader = getShader(gl, "shader-vs");

	//シェーダープログラムの生成
	shaderProgram = gl.createProgram();
	gl.attachShader(shaderProgram, fragmentShader);
	gl.attachShader(shaderProgram, vertexShader);
	//シェーダープログラムをリンク
	gl.linkProgram(shaderProgram);

	if (!gl.getProgramParameter(shaderProgram, gl.LINK_STATUS)) {
	alert("Could not initialise shaders");
	}
	// シェーダプログラムの適用
	gl.useProgram(shaderProgram);

	//バーテックスシェーダで利用するattribut変数（頂点位置）を宣言する
	shaderProgram.vertexPositionAttribute = gl.getAttribLocation(shaderProgram, "aVertexPosition");
	gl.enableVertexAttribArray(shaderProgram.vertexPositionAttribute);
	//バーテックスシェーダで利用するattribut変数（カラー変数）を宣言する
	shaderProgram.vertexColorAttribute = gl.getAttribLocation(shaderProgram, "aVertexColor");
	gl.enableVertexAttribArray(shaderProgram.vertexColorAttribute);
	//バーテックスシェーダで利用するuniform変数を宣言する
	shaderProgram.pMatrixUniform = gl.getUniformLocation(shaderProgram, "uPMatrix");
	shaderProgram.mvMatrixUniform = gl.getUniformLocation(shaderProgram, "uMVMatrix");

	//////////////////三角形のバッファ/////////////////////////////
	//頂点バッファ―の設定
	vertexPositionBuffer = gl.createBuffer();
	gl.bindBuffer(gl.ARRAY_BUFFER, vertexPositionBuffer);
	var vertices = [
	-45, -45, 0,
	45, -45, 0,
		0,	45, 0
	];
	gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);
	vertexPositionBuffer.itemSize = 3;
	vertexPositionBuffer.numItems = 3;

	//カラーバッファ―の設定
	vertexColorBuffer = gl.createBuffer();
	gl.bindBuffer(gl.ARRAY_BUFFER, vertexColorBuffer);
	var colors = [
	1.0, 0.0, 0.0, 1.0,
	1.0, 0.0, 0.0, 1.0,
	1.0, 0.0, 0.0, 1.0
	];
	gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(colors), gl.STATIC_DRAW);
	vertexColorBuffer.itemSize = 4;
	vertexColorBuffer.numItems = 3;

	//インデックスバッファ―の設定
	vertexIndexBuffer = gl.createBuffer();
	gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, vertexIndexBuffer);
	var indices = [
	0, 1, 2
	];
	gl.bufferData(gl.ELEMENT_ARRAY_BUFFER, new Uint16Array(indices), gl.STATIC_DRAW);
	vertexIndexBuffer.itemSize = 1;
	vertexIndexBuffer.numItems = 3;

	//クリアーカラーの設定
	gl.clearColor(0.93, 0.93, 0.93, 1.0);
	//デプステストの有効化
	gl.enable(gl.DEPTH_TEST);
	//ビューポートの設定
	gl.viewport(0, 0, gl.viewportWidth, gl.viewportHeight);

	//プロジェクション行列の設定
	mat4.identity(pMatrix);
	mat4.perspective(45, gl.viewportWidth / gl.viewportHeight, 0.1, 1000.0, pMatrix);
	//モデルビュー行列の設定
	mat4.identity(mvMatrix);
	mat4.lookAt(
	vec3.create([	0, 0, 130 ]), //カメラの位置座標
	vec3.create([	0, 0, 0 ]),	//カメラの視野中心座標
	vec3.create([	0, 1, 0 ]),	//カメラの上座標
	mvMatrix
	);
	}
	///////////////////////////////////////////////
	//三角形の描画
	///////////////////////////////////////////////
	function display() {
	gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);

	gl.bindBuffer(gl.ARRAY_BUFFER, vertexPositionBuffer);
	gl.vertexAttribPointer(shaderProgram.vertexPositionAttribute, vertexPositionBuffer.itemSize, gl.FLOAT, false, 0, 0);

	gl.bindBuffer(gl.ARRAY_BUFFER, vertexColorBuffer);
	gl.vertexAttribPointer(shaderProgram.vertexColorAttribute, vertexColorBuffer.itemSize, gl.FLOAT, false, 0, 0);

	gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, vertexIndexBuffer);
	//uniform型変数の値を設定する
	gl.uniformMatrix4fv(shaderProgram.pMatrixUniform, false, pMatrix);	//プロジェクション行列
	gl.uniformMatrix4fv(shaderProgram.mvMatrixUniform, false, mvMatrix); //モデルビュー行列

	//インデックスバッファーを使って描画する
	gl.drawElements(gl.TRIANGLES, vertexIndexBuffer.numItems, gl.UNSIGNED_SHORT, 0);
	}
	</script>
	</head>
	<body>
	<canvas id="frame" ></canvas>
	</body>
	</html>

プログラムの内訳（全：230行）

HTML関連	約30行
WebGLの初期化関連	約60行
バッファー関連	約60行
形状の指定と描画	約30行+約20行
シェーダープログラム	約30行

WebGLの問題点：難しい！！

頂点バッファーの管理

頂点座標、頂点色、頂点法線ベクトル、テクスチャ座標、
面指定インデックス、面法線ベクトル

行列演算の管理

プロジェクション行列、モデル行列、ビュー行列

シェーダー言語の記述

バーテックスシェーダー、フラグメントシェーダ－

各種ベクトル・行列・クォータニオン演算

ベクトル内積・外積、行列積、逆行列、転置行列、対角化、オイラー角

three.js の登場!！

2010年4月、Mr.doob 氏によって公開開始（r1）。
2013年12月の最新リビジョンは63（r63）。
WebGLにおけるめんどくさいところを全てラッピング。
WebGLにおけるjQuery的な存在。
コンピュータ・グラフィックスを直感的に実装可能。
WebGLにおけるネイティブ領域を制御可能。

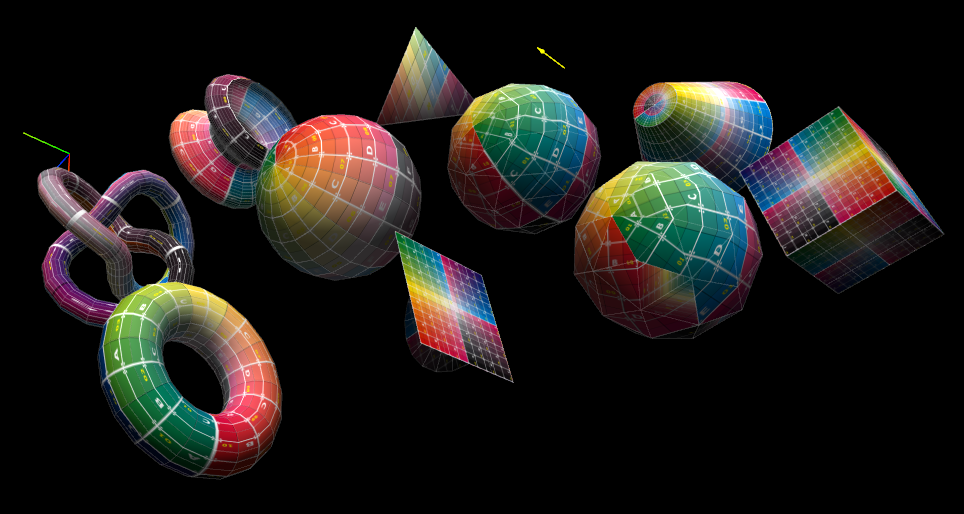

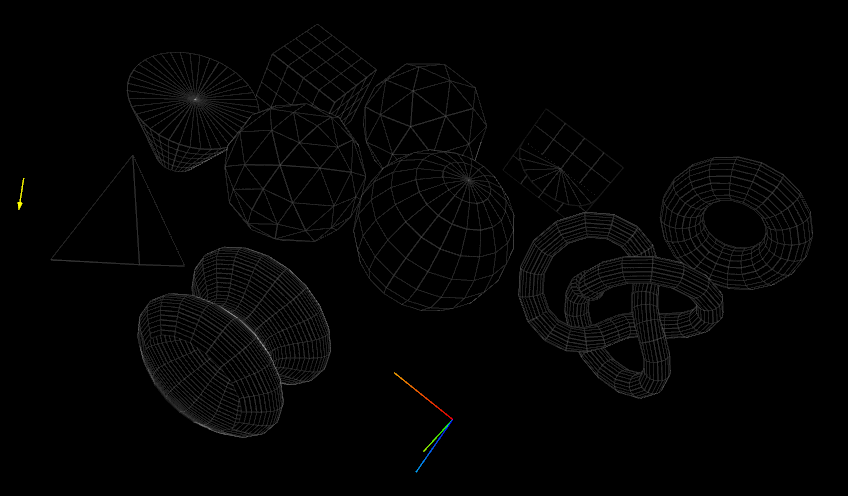

three.jsのすごさ

レンダラーの変更で、同一コードのまま WebGL と Canvas2D を切り替え可能！

将来的には、SVG や CSS3 も同一コードでサポート！

three.jsによる三角形

プログラムソース

	<!DOCTYPE html>
	<html>
	<head>
	<meta charset="UTF-8">
	<title>three.js：三角形の描画</title>
	<script src="javascript/three.js_r58/three.js"></script>	<!-- Three.js用ライブラリ -->
	<style>
	*{padding:0px; margin:0px}
	div#canvas-frame{
	width: 200px;	/* 横幅 */
	height: 200px; /* 縦幅 */
	}
	</style>
	<script>
	////////////////////////////////////////////////////////////////////
	// windowイベントの定義
	////////////////////////////////////////////////////////////////////
	window.addEventListener("load", function () {
	resizeTo(216, 241);
	threeStart(); //Three.jsのスタート関数の実行
	});
	function threeStart() {
	////////////////////下準備/////////////////////////////////
	//キャンバスフレームDOM要素の取得
	var canvasFrame = document.getElementById('canvas-frame');
	//レンダラーオブジェクトの生成
	var renderer = new THREE.WebGLRenderer();
	//レンダラーのサイズの設定
	renderer.setSize(canvasFrame.clientWidth, canvasFrame.clientHeight);
	//キャンバスフレームDOM要素にcanvas要素を追加
	canvasFrame.appendChild(renderer.domElement);
	//レンダラークリアーカラーの設定
	renderer.setClearColor(0xEEEEEE, 1.0);
	//シーンオブジェクトの生成
	var scene = new THREE.Scene();

	////////////////////カメラの準備/////////////////////////////////
	//カメラオブジェクトの生成
	var camera = new THREE.PerspectiveCamera(45, canvasFrame.clientWidth / canvasFrame.clientHeight, 1, 10000);
	//カメラの位置の設定
	camera.position.set(0, 0, 130);
	//カメラの上ベクトルの設定
	camera.up.set(0, 1, 0);
	//カメラの中心位置ベクトルの設定
	camera.lookAt({ x: 0, y: 0, z: 0 });

	////////////////////三角形の準備/////////////////////////////////
	//形状オブジェクトの宣言と生成
	var geometry = new THREE.Geometry();
	//頂点座標データの追加
	geometry.vertices[0] = new THREE.Vector3(-45, -45, 0);
	geometry.vertices[1] = new THREE.Vector3( 45, -45, 0);
	geometry.vertices[2] = new THREE.Vector3(	0,	45, 0);
	//面指定用頂点インデックスを追加
	geometry.faces[0] = new THREE.Face3(0, 1, 2);

	//材質オブジェクトの宣言と生成
	var material = new THREE.MeshBasicMaterial({ color: 0xFF0000 });
	//三角形オブジェクトの生成
	triangle = new THREE.Mesh(geometry, material);
	//三角形オブジェクトのシーンへの追加
	scene.add(triangle);
	//三角形オブジェクトの位置座標を設定
	triangle.position.set(0, 0, 0);

	////////////////////レンダリング/////////////////////////////////
	//クリアーカラーで初期化
	renderer.clear();
	//レンダリング
	renderer.render(scene, camera);
	}
	</script>
	</head>
	<body>
	<div id="canvas-frame"></div><!-- canvas要素を配置するdiv要素 -->
	</body>
	</html>

プログラムの内訳（全：60行）

HTML関連	約20行
three.jsの初期化	約20行
カメラの準備	約5行
形状と材質の指定から描画まで	約5行+1行+約4行
レンダリング関連	約5行

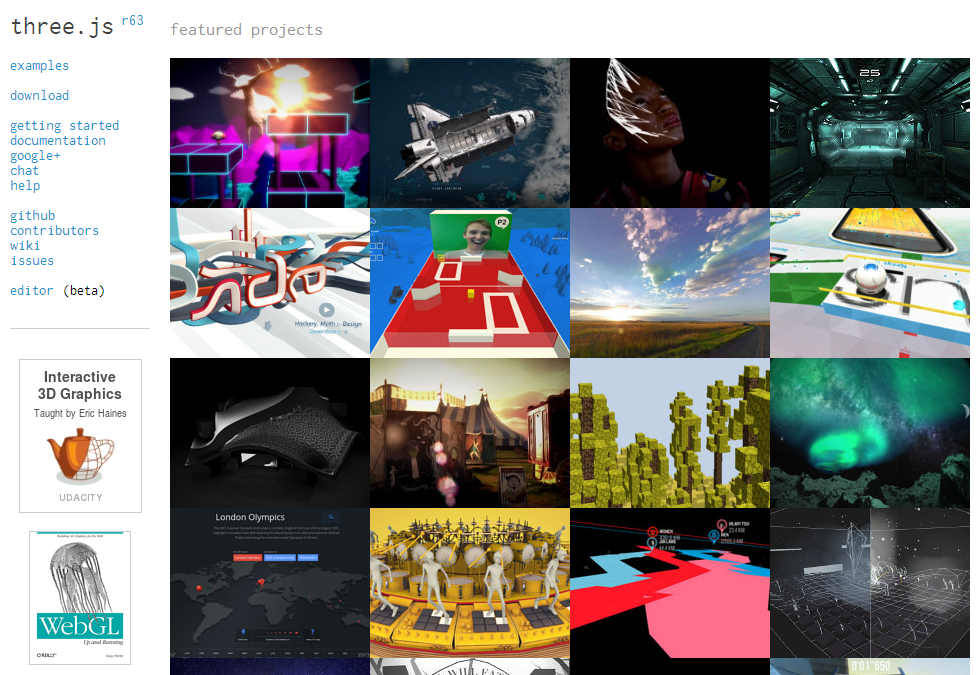

three.js公式ウェブページ

URL ： http://threejs.org/

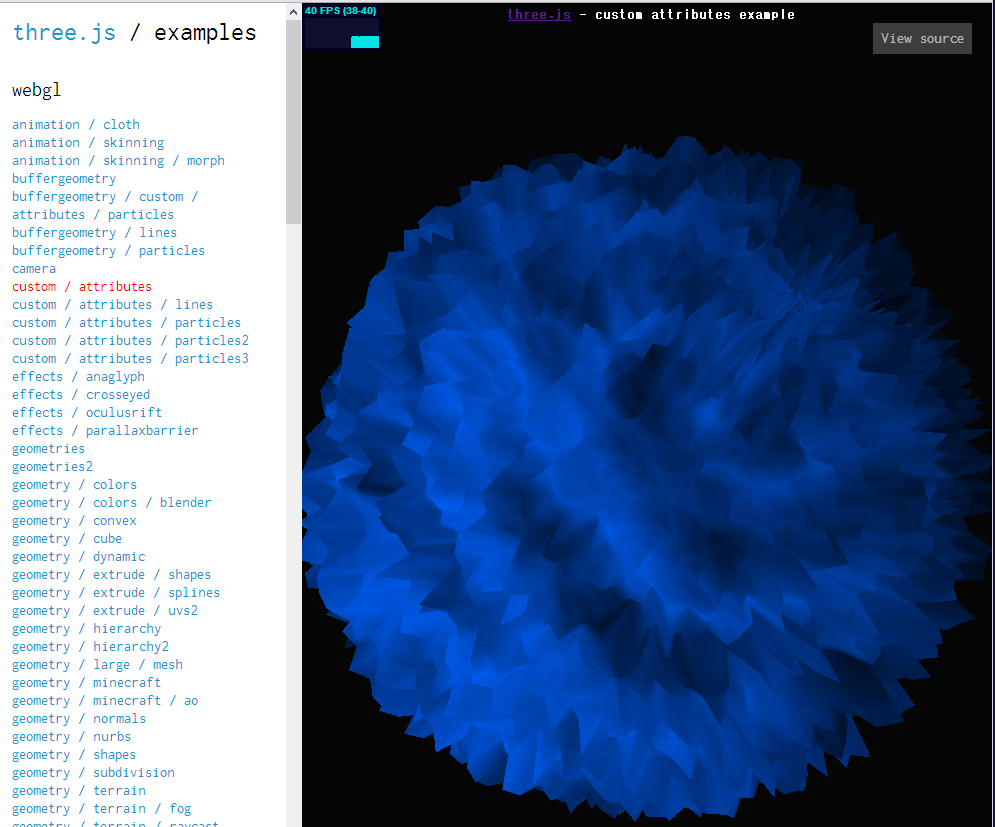

three.js公式サンプル

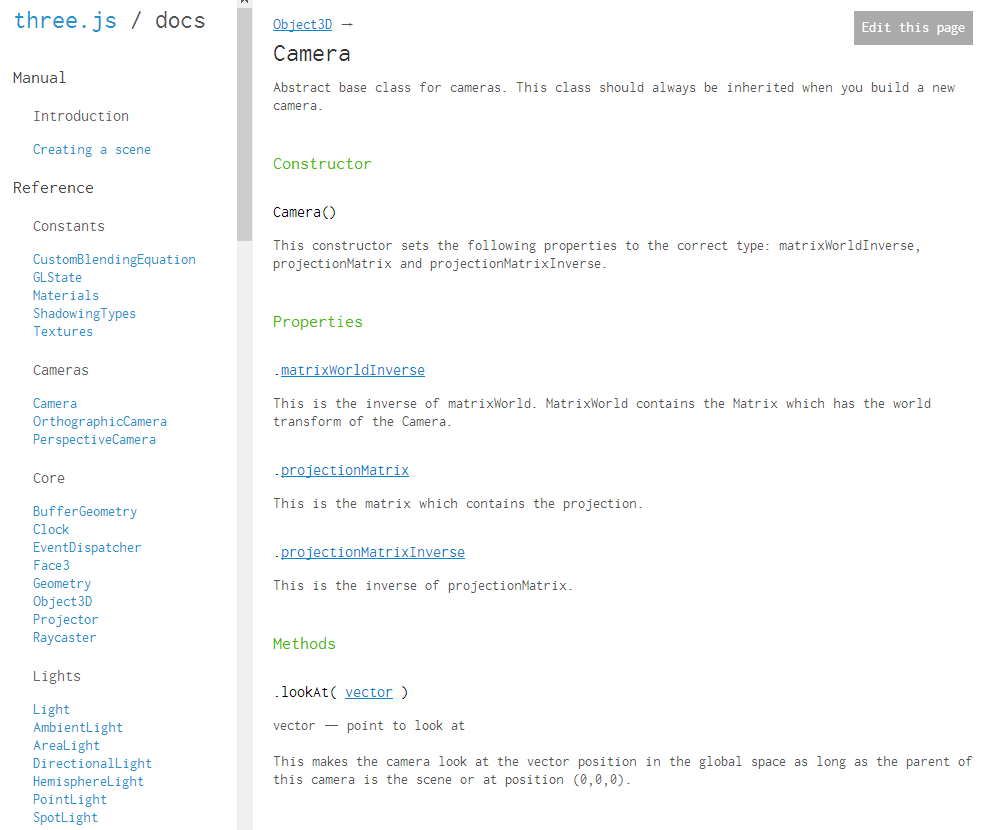

three.js公式ドキュメント

自己紹介
HTML5とグラフィックス
WebGL と three.js
three.js のはじめかた

three.jsを学ぶのに必要な知識

HTML：レベル１でOK！

要素や属性の意味（div要素、script要素など、id属性やclass属性など）

CSS：レベル１でOK！

プロパティの意味（widthプロパティ、height：プロパティなど）と値の与え方

JavaScript：レベル3が必要！

レベル１：ステートメント（var, for, if, function, Array, Object, new など）
レベル２：オブジェクトの構造、イベントの管理、無名関数、メソッドチェーンなどのJavaScript特有の仕様
レベル３：クラス関連（コンストラクタ、メソッド、プロパティなど）の理解

three.js のはじめかた

three.jsの取得

公式ページからライブラリ全体をダウンロードします。

動作確認

「examples」フォルダにある「webgl_geometries.html」をウェブブラウザで表示し、動作するかを確認します。

テクスチャマッピングが怪しい

Consoleの出力内容

Cross-origin image load denied by Cross-Origin Resource Sharing policy.

実行時の注意

ローカルに存在するファイル読み込み時に発生するエラー

テクスチャマッピング用の画像ファイル
WebWordersのワーカーファイルなど

ウェブサーバー上で同一オリジンの外部ファイル
　→　エラーにはならない

回避方法

ローカルPC内でウェブサーバーの立ち上げ
起動オプションの設定（GoogleChromeの場合）
　　↑こちらを採用！

起動オプションの設定方法

ソフトウェア起動用ショートカットアイコンの作成

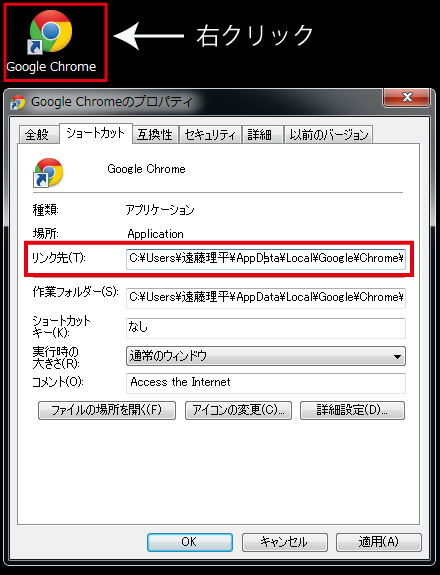

プロパティの表示（右クリック）→ショートカットタブ
リンク先欄の最後に次の文字列を挿入
```
--allow-file-access-from-files
```
「OK」ボタンをクリック
GoogleChrome を全て終了した後に、ショートカットアイコンで起動

動きましたでしょうか？

three.jsの初め方

序章：HTML5によるコンピュータ・グラフィックス入門
第１部：three.js の基本
第２部：ライティングとシェーディング
第３部：テクスチャマッピング
第４部：様々なテクニック
第５部：シェーダー言語
第６部：各種モデリングデータの実装

【序章】HTML5によるコンピュータグラフィックス入門

自己紹介

学都「仙台・宮城」サイエンス・デイ

ものづくり講座

学都「仙台・宮城」サイエンス・コミュニティ

最近の仕事

HTML5による物理シミュレーション

three.jsによるHTML5 3Dグラフィックス

最近の仕事２

ドラマ「ガリレオ」の小道具として採用

HTML5とは？

コンピュータ・グラフィックスとは？

3次元グラフィックスの実装

3次元グラフィックスとは？

ウェブブラウザでコンピュータ・グラフィックス？

HTML4におけるグラフィックス

次の三角形の描画するための方法は？

DHTMLとは？

DHTMLによる三角形

DHTMLによる三角形

HTML5におけるグラフィックス

Canvas 2D Context と WebGL Context

Canvas 2D Context とWebGL Context

WebGLとは？

WebGL（OpenGL）の利点

WebGLによる三角形

プログラムソース

プログラムの内訳（全：230行）

WebGLの問題点：難しい！！

頂点バッファーの管理

行列演算の管理

シェーダー言語の記述

各種ベクトル・行列・クォータニオン演算

three.js の登場!！

three.jsのすごさ

three.jsによる三角形

プログラムソース

プログラムの内訳（全：60行）

three.js公式ウェブページ

URL ： http://threejs.org/

three.js公式サンプル

three.js公式ドキュメント

three.jsを学ぶのに必要な知識

HTML：レベル１でOK！

CSS：レベル１でOK！

JavaScript：レベル3が必要！

three.js のはじめかた

three.jsの取得

動作確認

テクスチャマッピングが怪しい

Consoleの出力内容

実行時の注意

回避方法

起動オプションの設定方法

動きましたでしょうか？

three.jsの初め方

【序章】
HTML5による
コンピュータグラフィックス入門

ウェブブラウザで
コンピュータ・グラフィックス？

Canvas 2D Context と
WebGL Context
