ボルテージフォロアとは、非反転増幅回路の負帰還の経路にある抵抗値を0にしたものとみることができ、増幅率は1。 入力抵抗が非常に大きく、出力抵抗がほぼ0である。 バッファとも呼ばれる。
ボルテージフォロワの実験回路
オペアンプへの電源供給は9Vのマンガン電池、 入力電圧Vinは電源装置から供給し、デジタルマルチメーターを見ながら調整。 出力電圧Voutはデジタルマルチメーターで測定。

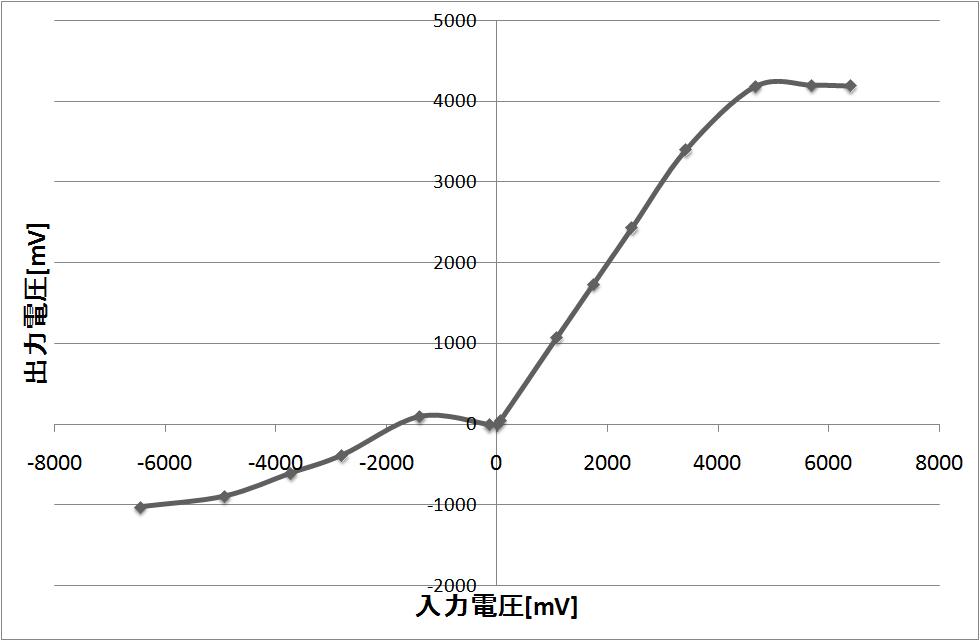

ボルテージフォロワの入出力特性(Vin : -6V～+6V)
入力電圧が0V～4Vの間の値を細かく調べてみた。

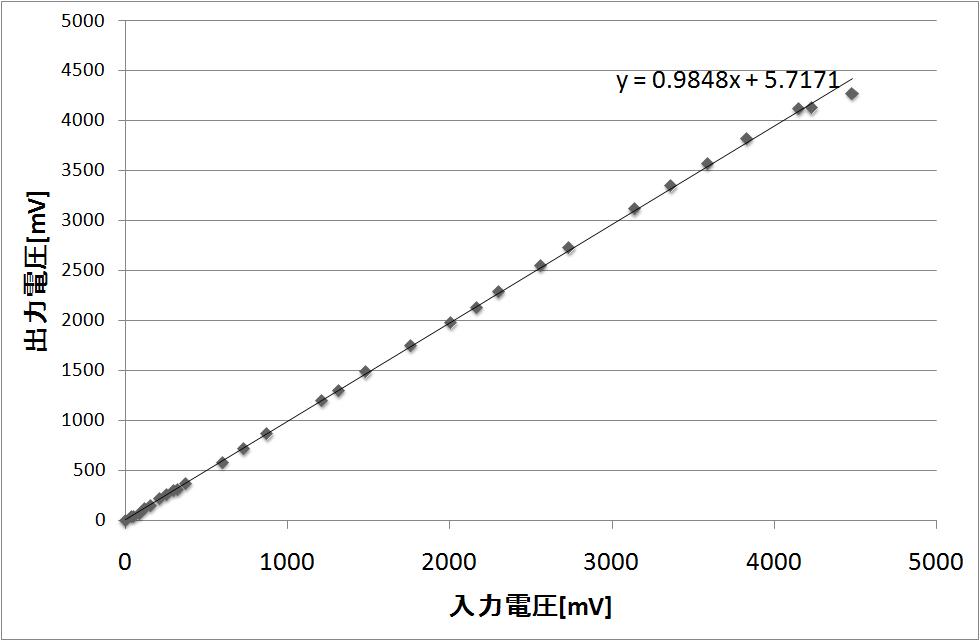

ボルテージフォロワの入出力特性(Vin : 0V～+4V)
誤差が小さくきれいな直線になった。
