LabVIEWでロジスティック写像の分岐図を描画

文責：佐瀬 一弥 （2009年7月 9日） カテゴリ：LabVIEW TIPS集(47)

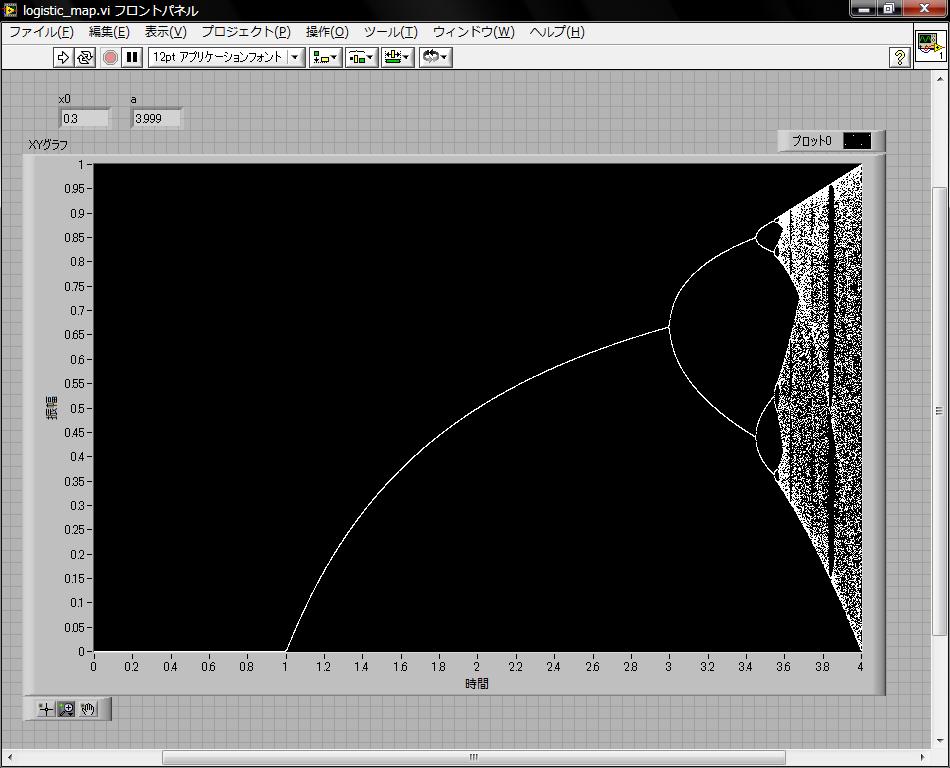

ロジスティック写像x_{n+1}=ax_n(1-x_n)のaの値を横軸にとり、 各aに対するx_nを縦軸にプロットした図を描いてみた。


aが大きくなるにつれてx_nは2周期、4周期、8周期と変化していく。 しかし、aが大きいほど乱れていくのではなくところどころに 穴があいている。

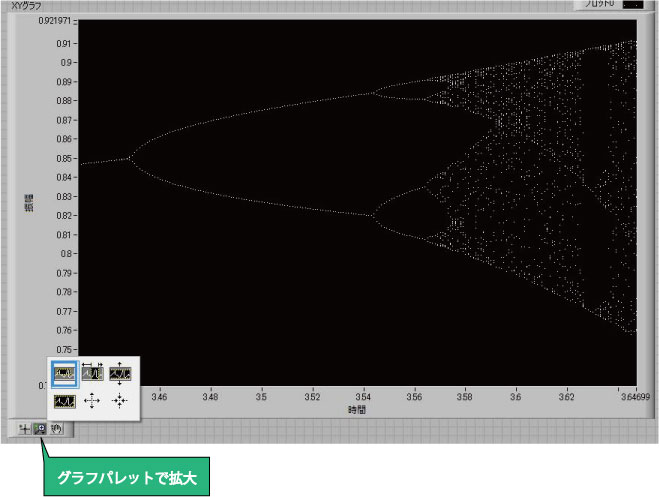

グラフパレットを使って拡大できます。

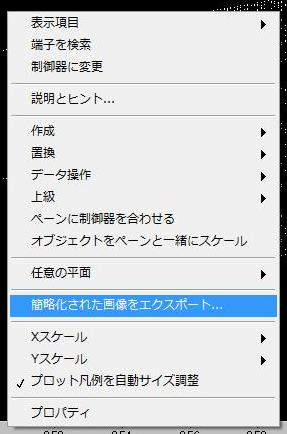

グラフをエクスポートするにはグラフ上で右クリックして 「簡略化された画像をエクスポート」をクリックします。

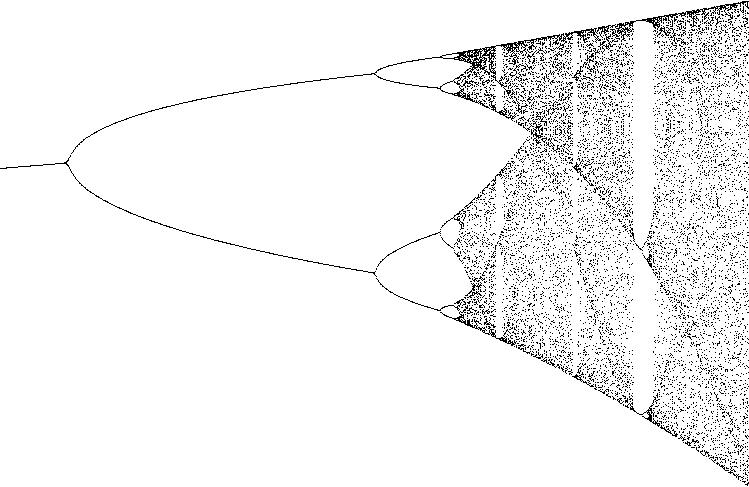

エクスポートした画像はこのようになります。

プログラムはこちら。

Bifurcation_diagram.vi
