リレー駆動部分の作成
文責：佐瀬 一弥 （2009年12月 2日）
カテゴリ：佐瀬日記(33)

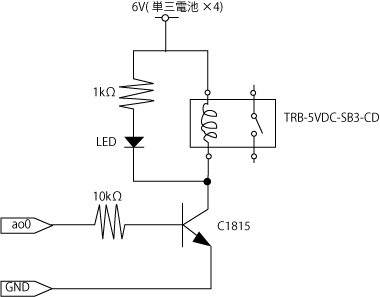

回路図
DAQの信号を使うことを想定したリレー駆動回路。単3電池4個。

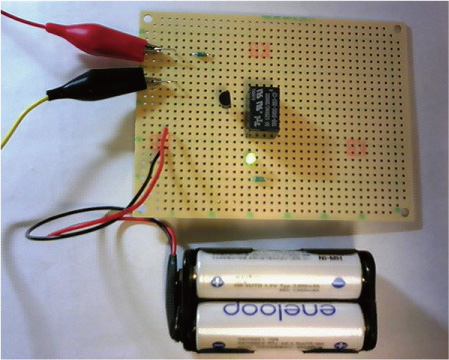

回路
ao0を5VにするとLEDが点灯しリレーがON。0VにするとLEDが消灯しリレーはOFFとなる。
