磁場可視化装置の開発
文責：佐瀬 一弥 （2010年5月31日）
カテゴリ：LabVIEW TIPS集(47)
平面上のx,y方向の磁場をリアルタイムでPCの画面に表示する装置を開発する。 開発には、LabVIEW、DAQ(NI USB6009)、1軸の磁気センサ(ホール素子)を使う。 複数の磁気センサをx,y方向を向けて平面上に縦横に配置することで、 平面上の磁場を電圧に変換できる。この電圧をLabVIEWでDAQを使って取り込み、 PCの画面にベクトル場を描画する。 ベクトル場は絶えず更新し、現在の磁場をリアルタイムで表示させるようにする。
試作
2つの磁気センサを使って1点の磁場ベクトルをPCに表示させるシステムを開発した。
システム構成を示す。ホール素子を使うために定電流を各素子に供給している。
ホール素子の出力電圧の値はホワイトボードについていたフェライト磁石で-50mV~50mV
となり、小さい値であるがDAQで十分測定できたので、増幅はしなかった。

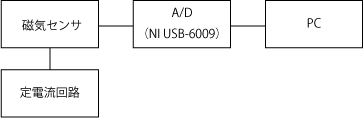

システム構成

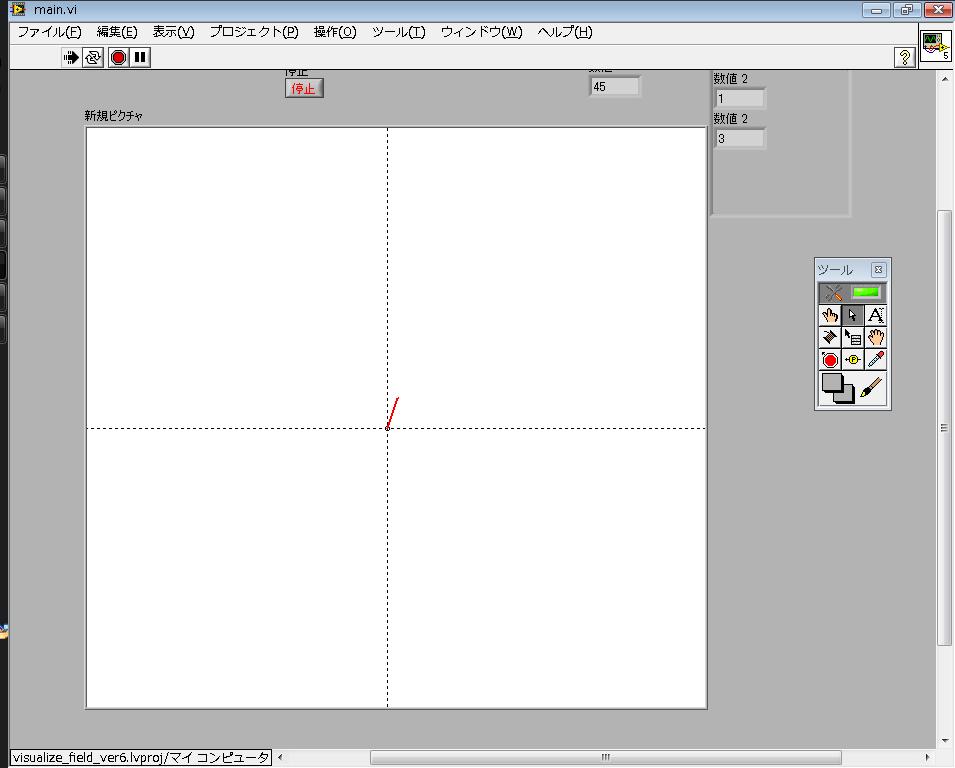

PCの画面
プログラム→visualize_field_ver7.zip
課題
・基板上ではセンサを密に配置することが困難。
・ベクトルがノイズで小刻みに動く
・DAQのAD変換は8CHのため、このやり方では測定点が5以上増やせない。
