今回のテーマは「直列と並列」です。
小学校でも習う内容ですが、実際の回路ではどのように活かせばよいか、またどのように構成すればいいか難しいものです。直列と並列の繋ぎ方を回路図で確認しながら、簡単な回路で実現してみました。

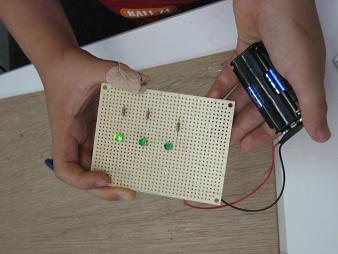

写真は応用問題の回路を完成させて見せてくれているJくんの図。LEDを並列に繋ぎ抵抗は違うものを用いた回路です。並列回路を上手に利用してLEDの明るさの違いを出すことができました。これで直列と並列のイメージもばっちりですね。
