【2010.10.20】
並列つなぎのLEDに関するトラブルシューティング

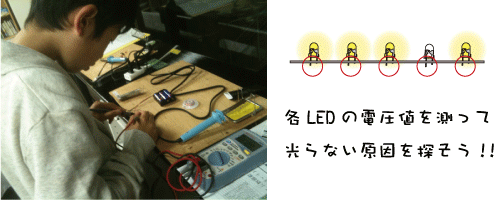

LEDライトなど，LEDを並列つなぎにした場合のトラブルシューティングについて考えてみます． まず，「すべてのLEDのが点灯しない場合」は電池の向き，電池の残量，LEDの極性が考えられます． 次に，「点灯するLEDと点灯しないLEDが混在している場合」．今回のケースです． 基本的には「すべてのLEDが点灯しない場合」と同じように探してみます．しかし，LEDの極性や電池は問題なさそうです． そこで，点灯するLEDと点灯しないLEDについて，それぞれ両端の電圧を測定します． すると，点灯しないLEDには電圧が0.3Vとなっています．よく見ると，電池と断線していることがわかりました． 配線を直し，無事LEDライトは完成しました． 今回のケースは，トラブルシューティングの基本パターンである「電圧値を測り比較することで原因を探す」いい練習と言えるでしょう．
