【実験装置開発】
簡易電流計を作る

はじめに

測定装置は，物理量を電圧値に変換することで定量化を行っているものがほとんどである． そこで，当面の目標として電圧計を製作することを目指す． 今回は電圧計製作の準備段階として，より原理が単純である電流計の製作を行った．

手法

ペットボトル，綿棒，つまようじ，エナメル線，モーター，電池を用いた．

• ・ペットボトルを切り取り，ふたの部分にエナメル線を巻いてコイルを作る．
• ・コイルの中心に磁石がくるように，綿棒の長さを調整する．
• ・モーターと電池につなぎ，電流を流し，綿棒が動くことを確認する．
• ・紙で目盛りを書き，取り付ける

結果

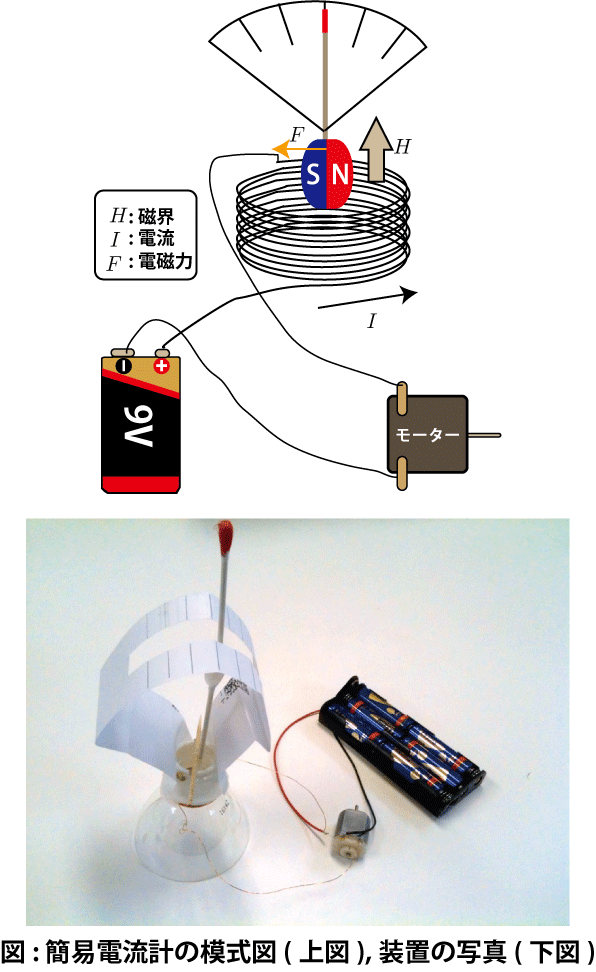

図のような簡易電流計を製作し，電流を流すと目盛りが動くことを確認した． なお，電流値は350～250[mA]程度であった．

今後の課題

次回は目盛りを実測の電流値と合わせ，電圧計への応用を目指す．
