回転する輪に沿って運動する質点
文責：八重樫 和之 （2011年3月21日）
カテゴリ：ゴールドスタイン(3)

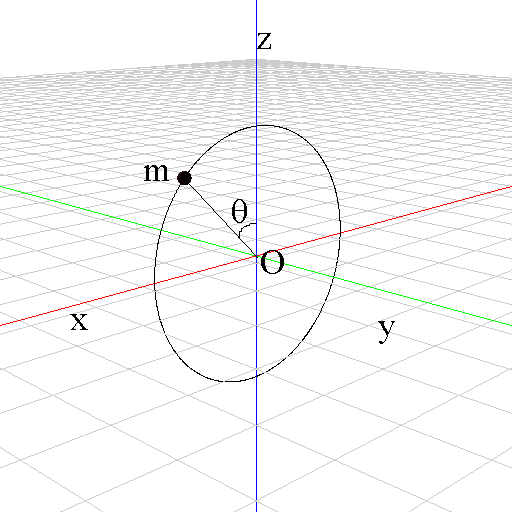

角速度ωで回転する輪（半径a）の上を動くように拘束された質点の運動を考える． 図のように輪の中心を原点ととり，時刻tにおいて輪の中心から質点に向かうベクトルがz軸となす角をθとすると質点の座標は
で与えられる．ラグランジアンをθ，θdotを用いて表すと
となる． ラグランジュの方程式は
である． また，ωについて
のときは最下点が安定となる．
実行結果
4次のルンゲクッタ法により，質点の運動を計算した．
ω＜\sqrt(a/g)の場合
ω＞\sqrt(a/g)の場合
プログラムソース
#include#include #include #include #include #include #include #include using namespace std; #define M_PI 3.14159265 int WindowPositionX = 200; //生成するウィンドウ位置のX座標 int WindowPositionY = 200; //生成するウィンドウ位置のY座標 int WindowWidth = 512; //生成するウィンドウの幅 int WindowHeight = 512; //生成するウィンドウの高さ char WindowTitle[] = "回転する輪に沿って動く質点"; //ウィンドウのタイトル static GLfloat floor_planar[4]; static GLfloat floor_s = 50.0f; static GLfloat pM[16]; static GLfloat lightpos[4] = { -30, -100, 50, 1 }; typedef struct _QUADS_VERTEX{ GLfloat v0[3]; GLfloat v1[3]; GLfloat v2[3]; GLfloat v3[3]; }QUADS_VERTEX; static QUADS_VERTEX floor_v = { { floor_s, floor_s, -1.0f }, { -floor_s, floor_s, -1.0f }, { -floor_s, -floor_s, -1.0f }, { floor_s, -floor_s, -1.0f }, }; #define _BITMAP 1 int tn = 0; double dt = 0.01; gl_screenshot gs; //bmpファイルの出力 struct { double x, y, z; double vx, vy, vz; double theta; }p[100]; int pn = 0; double a = 20 , m = 50 , g = 9.8; double theta =M_PI / 4, theta_dot = 0, omega = sqrt( g / a ) * 10; //---------------------------------------------------- // 物質質感の定義 //---------------------------------------------------- struct MaterialStruct { GLfloat ambient[4]; GLfloat diffuse[4]; GLfloat specular[4]; GLfloat shininess; }; //jade(翡翠) MaterialStruct ms_jade = { {0.135, 0.2225, 0.1575, 1.0}, {0.54, 0.89, 0.63, 1.0}, {0.316228, 0.316228, 0.316228, 1.0}, 12.8}; //ruby(ルビー) MaterialStruct ms_ruby = { {0.1745, 0.01175, 0.01175, 1.0}, {0.61424, 0.04136, 0.04136, 1.0}, {0.727811, 0.626959, 0.626959, 1.0}, 76.8}; int list; //---------------------------------------------------- // 関数プロトタイプ（後に呼び出す関数名と引数の宣言） //---------------------------------------------------- void Initialize(void); void Display(void); void Idle(); void Keyboard(unsigned char key, int x, int y); void Ground(void); //大地の描画 void Axis(void);//軸の描画 void findPlane(GLfloat plane[4], GLfloat v0[3], GLfloat v1[3], GLfloat v2[3]); void shadowMatrix(GLfloat *m, GLfloat plane[4], GLfloat light[4]); void DrawFloor(bool bTexture); void DrawShadow(void); void DrawStructure(bool); void DRAW_STRING(int x, int y, char *string, void *font = GLUT_BITMAP_TIMES_ROMAN_24); void DISPLAY_TEXT(int x, int y, char *string); //---------------------------------------------------- // メイン関数 //---------------------------------------------------- int main(int argc, char *argv[]){ srand((unsigned)time(NULL)); #if _BITMAP _mkdir("bitmap"); //bmpファイル保存用のフォルダの作成 #endif glutInit(&argc, argv);//環境の初期化 glutInitWindowPosition(WindowPositionX, WindowPositionY);//ウィンドウの位置の指定 glutInitWindowSize(WindowWidth, WindowHeight); //ウィンドウサイズの指定 glutInitDisplayMode(GLUT_RGBA | GLUT_DEPTH | GLUT_DOUBLE);//ディスプレイモードの指定 glutCreateWindow(WindowTitle); //ウィンドウの作成 glutDisplayFunc(Display); //描画時に呼び出される関数を指定する（関数名：Display） glutKeyboardFunc(Keyboard);//キーボード入力時に呼び出される関数を指定する（関数名：Keyboard） glutIdleFunc(Idle); //プログラムアイドル状態時に呼び出される関数 Initialize(); //初期設定の関数を呼び出す glutMainLoop(); return 0; } //---------------------------------------------------- // 初期設定の関数 //---------------------------------------------------- void Initialize(void){ glClearColor(1.0, 1.0, 1.0, 1.0); //背景色 glEnable( GL_DEPTH_TEST ); //デプスバッファを使用：glutInitDisplayMode() で GLUT_DEPTH を指定する glDepthFunc( GL_LEQUAL ); glClearDepth( 1.0 ); findPlane( floor_planar, floor_v.v0, floor_v.v1, floor_v.v2 ); //透視変換行列の設定------------------------------ glMatrixMode(GL_PROJECTION);//行列モードの設定（GL_PROJECTION : 透視変換行列の設定、GL_MODELVIEW：モデルビュー変換行列） glLoadIdentity();//行列の初期化 gluPerspective(30.0, (double)WindowWidth/(double)WindowHeight, 0.1, 1000.0); //透視投影法の視体積gluPerspactive(th, w/h, near, far); //初期条件------------------------------ pn = 1; p[1].x = 0.1; p[1].y = sqrt(a * a - p[1].x * p[1].x); p[1].vx = 0.0; p[1].vy = 0.0; } //---------------------------------------------------- // 描画の関数 //---------------------------------------------------- void Display(void) { glClear( GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT); //視点の設定------------------------------ gluLookAt( 100.0, 100.0, 40, // 視点の位置x,y,z; 0.0, 0.0, 0.0, // 視界の中心位置の参照点座標x,y,z 0.0, 0.0, 1.0 ) ; //視界の上方向のベクトルx,y,z //---------------------------------------- //モデルビュー変換行列の設定-------------------------- glMatrixMode(GL_MODELVIEW);//行列モードの設定（GL_PROJECTION : 透視変換行列の設定、GL_MODELVIEW：モデルビュー変換行列） glLoadIdentity();//行列の初期化 glViewport(0, 0, WindowWidth, WindowHeight); //---------------------------------------------- //ステンシルバッファクリア値の設定-------------------------- glClearStencil( 0 ); glCullFace( GL_BACK ); glEnable( GL_CULL_FACE ); glEnable( GL_AUTO_NORMAL ); glEnable( GL_NORMALIZE ); //---------------------------------------- // 平面射影行列の算出-------------------------- shadowMatrix(pM,floor_planar,lightpos); //-------------------------- // 光源ON----------------------------- glEnable( GL_LIGHTING ); glEnable( GL_LIGHT0 ); glLightfv( GL_LIGHT0,GL_POSITION,lightpos ); //----------------------------------- glPushMatrix(); DrawStructure(false); DrawShadow(); glPopMatrix(); glDisable(GL_AUTO_NORMAL); glDisable(GL_NORMALIZE); //陰影OFF----------------------------- glDisable(GL_LIGHTING); //----------------------------------- Ground(); Axis(); //文字の描画 char t_char[20]; char t_char2[20]; strcpy_s(t_char2, "t = "); sprintf_s(t_char, "%lf", double(tn * dt)); strcat_s(t_char2, t_char); DISPLAY_TEXT(5, 95, t_char2 ); #if _BITMAP ostringstream fname; int tt = tn +10000; fname << "bitmap/" << tt << ".bmp" ;//出力ファイル名 string name = fname.str(); gs.screenshot(name.c_str(), 24); #endif glutSwapBuffers(); //glutInitDisplayMode(GLUT_DOUBLE)でダブルバッファリングを利用可 tn++; } double f1(double t,double x1,double x2,double y1, double y2) { double r; r = x2; return r; } double f2(double t,double x1,double x2,double y1, double y2) { double r; r = sin(theta)*(a * omega * omega * cos(theta) + g) / a ; return r; } double f3(double t,double x1,double x2,double y1, double y2) { double r; r = 0; return r; } double f4(double t,double x1,double x2,double y1, double y2) { double r; r = 0; // cout << lambda() << " " << 2 * lambda() * y1 / m << endl; return r; } void RungeKutta4(void){ double k0[4] , k1[4] , k2[4] , k3[4]; double t , x1 , x2 , y1 , y2; t = double(tn); x1 = theta; x2 = theta_dot; y1 = 0; y2 = 0; k0[0]=dt*f1(t,x1,x2,y1,y2); k0[1]=dt*f2(t,x1,x2,y1,y2); k0[2]=dt*f3(t,x1,x2,y1,y2); k0[3]=dt*f4(t,x1,x2,y1,y2); k1[0]=dt*f1(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0); k1[1]=dt*f2(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0); k1[2]=dt*f3(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0); k1[3]=dt*f4(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0); k2[0]=dt*f1(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0); k2[1]=dt*f2(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0); k2[2]=dt*f3(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0); k2[3]=dt*f4(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0); k3[0]=dt*f1(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3]); k3[1]=dt*f2(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3]); k3[2]=dt*f3(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3]); k3[3]=dt*f4(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3]); x1=x1+(k0[0]+2.0*k1[0]+2.0*k2[0]+k3[0])/6.0; x2=x2+(k0[1]+2.0*k1[1]+2.0*k2[1]+k3[1])/6.0; y1=y1+(k0[2]+2.0*k1[2]+2.0*k2[2]+k3[2])/6.0; y2=y2+(k0[3]+2.0*k1[3]+2.0*k2[3]+k3[3])/6.0; theta = x1; theta_dot = x2; } //---------------------------------------------------- // 物体の描画 //---------------------------------------------------- void DrawStructure(bool flag){ int i , n=1000 ; double t = double(tn) * dt; double x , y , z , r = a, rate = 0.01; RungeKutta4(); p[1].x = a * sin(theta) * cos(omega * t); p[1].y = a * sin(theta) * sin(omega * t); p[1].z = a * cos(theta) ; // if (lambda() < 0 ) exit(0); for(int i=1; i<=pn; i++){ if(!flag || p[i].z >0){ glPushMatrix(); glMaterialfv(GL_FRONT, GL_AMBIENT, ms_ruby.ambient); glMaterialfv(GL_FRONT, GL_DIFFUSE, ms_ruby.diffuse); glMaterialfv(GL_FRONT, GL_SPECULAR, ms_ruby.specular); glMaterialfv(GL_FRONT, GL_SHININESS, &ms_ruby.shininess); glTranslated(p[i].x , p[i].y , p[i].z );//平行移動値の設定 glutSolidSphere(1.0, 20, 20);//引数：(半径, Z軸まわりの分割数, Z軸に沿った分割数) glPopMatrix(); } } /* glPushMatrix(); glMaterialfv(GL_FRONT, GL_AMBIENT, ms_jade.ambient); glMaterialfv(GL_FRONT, GL_DIFFUSE, ms_jade.diffuse); glMaterialfv(GL_FRONT, GL_SPECULAR, ms_jade.specular); glMaterialfv(GL_FRONT, GL_SHININESS, &ms_jade.shininess); glTranslated(0 , 0 , 0 );//平行移動値の設定 glutSolidSphere(a , 20, 20);//引数：(半径, Z軸まわりの分割数, Z軸に沿った分割数) glPopMatrix(); */ glBegin(GL_POINTS); for(i = 0; i < n ; i++){ rate = (double)i / n; x = r * sin(2.0 * M_PI * rate) * cos(omega * t); y = r * sin(2.0 * M_PI * rate) * sin(omega * t); z = r * cos(2.0 * M_PI * rate); glVertex3f(x, y, z); } glEnd(); cout << theta << " " << p[1].y << endl; } //---------------------------------------------------- // 大地の描画 //---------------------------------------------------- void Ground(void) { double ground_max_x = 300.0; double ground_max_y = 300.0; glColor3d(0.8, 0.8, 0.8); // 大地の色 glBegin(GL_LINES); for(double ly = -ground_max_y ;ly <= ground_max_y; ly+=10.0){ glVertex3d(-ground_max_x, ly, -1.1); glVertex3d(ground_max_x, ly , -1.1); } for(double lx = -ground_max_x ;lx <= ground_max_x; lx+=10.0){ glVertex3d(lx, ground_max_y , -1.1); glVertex3d(lx, -ground_max_y, -1.1); } glEnd(); } //---------------------------------------------------- //軸の描画 //---------------------------------------------------- void Axis(void) { glColor3d(1.0, .0, .0); glBegin(GL_LINES); glVertex3d(-100, 0, 0); glVertex3d(100, 0 , 0); glEnd(); glColor3d(.0, 1.0, .0); glBegin(GL_LINES); glVertex3d(0, -100, 0); glVertex3d(0, 100 , 0); glEnd(); glColor3d(.0, .0, 1.0); glBegin(GL_LINES); glVertex3d(0, 0, -100); glVertex3d(0, 0 , 100); glEnd(); } //---------------------------------------------------- // アイドル時に呼び出される関数 //---------------------------------------------------- void Idle(){ glutPostRedisplay(); //glutDisplayFunc()を１回実行する } //---------------------------------------------------- // キーボード入力時に呼び出される関数 //---------------------------------------------------- void Keyboard(unsigned char key, int x, int y){ switch ( key ) { case 'a': pn++; break; case 'q': exit(0); break; default: break; } } //---------------------------------------------------- // 床平面の方程式と行列の計算 //---------------------------------------------------- void findPlane( GLfloat plane[4], // 作成する平面方程式の係数 GLfloat v0[3], // 頂点１ GLfloat v1[3], // 頂点２ GLfloat v2[3]) // 頂点３ { GLfloat vec0[3], vec1[3]; // Need 2 vectors to find cross product. vec0[0] = v1[0] - v0[0]; vec0[1] = v1[1] - v0[1]; vec0[2] = v1[2] - v0[2]; vec1[0] = v2[0] - v0[0]; vec1[1] = v2[1] - v0[1]; vec1[2] = v2[2] - v0[2]; // find cross product to get A, B, and C of plane equation plane[0] = vec0[1] * vec1[2] - vec0[2] * vec1[1]; plane[1] = -(vec0[0] * vec1[2] - vec0[2] * vec1[0]); plane[2] = vec0[0] * vec1[1] - vec0[1] * vec1[0]; plane[3] = -(plane[0] * v0[0] + plane[1] * v0[1] + plane[2] * v0[2]); } void shadowMatrix( GLfloat *m, // 作成する行列のポインタ GLfloat plane[4], // 射影する表面の平面方程式の係数 GLfloat light[4]) // 光源の同時座標値 { GLfloat dot; // Find dot product between light position vector and ground plane normal. dot = plane[0] * light[0] + plane[1] * light[1] + plane[2] * light[2] + plane[3] * light[3]; m[0] = dot - light[0] * plane[0]; m[4] = 0.f - light[0] * plane[1]; m[8] = 0.f - light[0] * plane[2]; m[12] = 0.f - light[0] * plane[3]; m[1] = 0.f - light[1] * plane[0]; m[5] = dot - light[1] * plane[1]; m[9] = 0.f - light[1] * plane[2]; m[13] = 0.f - light[1] * plane[3]; m[2] = 0.f - light[2] * plane[0]; m[6] = 0.f - light[2] * plane[1]; m[10] = dot - light[2] * plane[2]; m[14] = 0.f - light[2] * plane[3]; m[3] = 0.f - light[3] * plane[0]; m[7] = 0.f - light[3] * plane[1]; m[11] = 0.f - light[3] * plane[2]; m[15] = dot - light[3] * plane[3]; } //---------------------------------------------------- // 床の描画と影の描画 //---------------------------------------------------- void DrawFloor(bool bTexture){ if( bTexture ){ // 床にテクスチャを使う時はココで設定する // glBindTexture( GL_TEXTURE_2D, ); glDisable(GL_LIGHTING); glBegin(GL_QUADS); // glTexCoord2f( , ); glVertex3fv( floor_v.v0 ); // glTexCoord2f( , ); glVertex3fv( floor_v.v1 ); // glTexCoord2f( , ); glVertex3fv( floor_v.v2 ); // glTexCoord2f( , ); glVertex3fv( floor_v.v3 ); glEnd(); glEnable(GL_LIGHTING); }else{ glDisable(GL_LIGHTING); glBegin(GL_QUADS); glVertex3fv( floor_v.v0 ); glVertex3fv( floor_v.v1 ); glVertex3fv( floor_v.v2 ); glVertex3fv( floor_v.v3 ); glEnd(); glEnable(GL_LIGHTING); } } void DrawShadow(void){ ///////////////////////////////////////////// //床のステンシルを付ける glEnable(GL_STENCIL_TEST); glStencilFunc( GL_ALWAYS, 1, ~0); //これから描画するもののステンシル値にすべて１タグをつける glStencilOp(GL_KEEP,GL_KEEP ,GL_REPLACE); glColor4f(0.7f, 0.4f, 0.0f, 1.0f); //DrawFloor( false );//床の描画 ///////////////////////////////////////////// //カラー・デプスバッファマスクをセットする //これで以下の内容のピクセルの色の値は、書き込まれない。 glColorMask(0,0,0,0); glDepthMask(0); ///////////////////////////////////////////// //床にオブジェクトの影のステンシルを付ける glEnable(GL_STENCIL_TEST); glStencilFunc( GL_EQUAL, 1, ~0); //これから描画するもののステンシル値にすべて１タグをつける glStencilOp(GL_KEEP,GL_KEEP ,GL_INCR); glDisable(GL_DEPTH_TEST); glPushMatrix(); glMultMatrixf(pM); DrawStructure(true); glPopMatrix(); glEnable(GL_DEPTH_TEST); ///////////////////////////////////////////// //ビットマスクを解除 glColorMask(1,1,1,1); glDepthMask(1); ///////////////////////////////////////////// //影をつける glStencilFunc( GL_EQUAL, 2, ~0 ); glEnable(GL_BLEND); glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA); glColor4f(0.1f, 0.1f, 0.1f, 0.5f); glDisable(GL_DEPTH_TEST); DrawFloor( false );//床の描画 glEnable(GL_DEPTH_TEST); glDisable(GL_BLEND); glDisable(GL_STENCIL_TEST); } ////////////////////////////////////////////////////////////////////////// // 文字描画 ////////////////////////////////////////////////////////////////////////// void DISPLAY_TEXT(int x, int y, char *string){ glDisable(GL_LIGHTING); glDisable(GL_LIGHT0); glPushAttrib(GL_ENABLE_BIT); glMatrixMode(GL_PROJECTION); glPushMatrix(); glLoadIdentity(); gluOrtho2D(0, 100, 0, 100); glMatrixMode(GL_MODELVIEW); glPushMatrix(); glLoadIdentity(); glColor3f(0.0, 0.0, 0.0); glCallList(list); glPopMatrix(); glMatrixMode(GL_PROJECTION); glPopMatrix(); glPopAttrib(); glMatrixMode(GL_MODELVIEW); list=glGenLists(1); glNewList(list,GL_COMPILE); DRAW_STRING(x, y, string , GLUT_BITMAP_TIMES_ROMAN_24); glEndList(); glEnable(GL_LIGHTING); glEnable(GL_LIGHT0); } void DRAW_STRING(int x, int y, char *string, void *font){ int len, i; glRasterPos2f(x, y); len = (int) strlen(string); for (i = 0; i < len; i++){ glutBitmapCharacter(font, string[i]); } }
参考
- ゴールドスタイン (著), 瀬川 富士 (翻訳) 『古典力学 (上) (物理学叢書 (11a)) 』吉岡書店,1983,p87
- みその計算物理-ルンゲクッタ法で様々な連立微分方程式を解く数値計算例(C言語)
- VisualC++ を使った OpenGL 入門【９日目】 文字
