くさびの上を滑る質点の運動

文責：八重樫 和之 （2011年3月22日） カテゴリ：ゴールドスタイン(3)

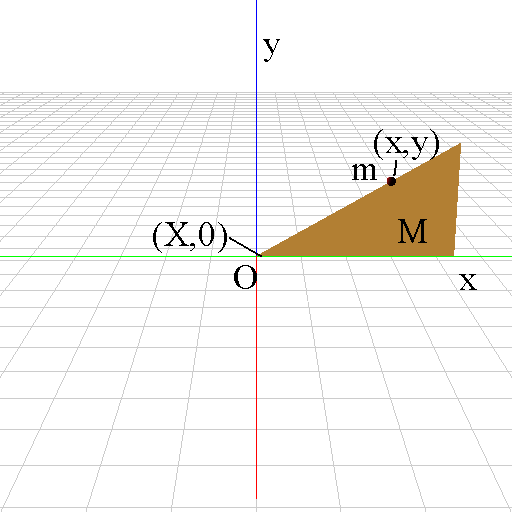

くさびの上を滑る質点の運動を考える．くさびの傾きをα，くさび，質点の質量をそれぞれM,mとする． 図のようにくさび先端の位置座標を(X,0),質点の位置座標を(x,y)とする． 質点がくさびを滑るための拘束条件は


となる．ラグランジアンは


であるから，ラグランジュの方程式は


が得られる． 拘束条件の式とラグランジュ方程式からλは


となる．


実行結果

4次のルンゲクッタ法により，質点の運動を計算した．

プログラムソース


#include
#include
#include
#include
#include
#include
#include
#include
using namespace std;

int WindowPositionX = 200;  //生成するウィンドウ位置のX座標
int WindowPositionY = 200;  //生成するウィンドウ位置のY座標
int WindowWidth = 512;    //生成するウィンドウの幅
int WindowHeight = 512;    //生成するウィンドウの高さ
char WindowTitle[] = "くさびの上を滑る質点";  //ウィンドウのタイトル

static GLfloat floor_planar[4];
static GLfloat floor_s = 50.0f;
static GLfloat pM[16];
static GLfloat lightpos[4] = { -30, -100, 50, 1 };

typedef struct _QUADS_VERTEX{
  GLfloat v0[3];
  GLfloat v1[3];
  GLfloat v2[3];
  GLfloat v3[3];
}QUADS_VERTEX;
static QUADS_VERTEX floor_v = {
  {  floor_s,  floor_s, -1.0f },
  { -floor_s,  floor_s, -1.0f },
  { -floor_s, -floor_s, -1.0f },
  {  floor_s, -floor_s, -1.0f },
};

#define _BITMAP 1
int tn = 0;
double dt = 0.01;
gl_screenshot gs; //bmpファイルの出力

struct {
  double x, y, z;
  double vx, vy, vz;
  double theta;
}p[100];
int pn = 0;


double M = 1 , m = 5 , g = 9.8;
double M_PI = 3.14159265;
double ll = 50 , alpha = M_PI / 6;
//----------------------------------------------------
// 物質質感の定義
//----------------------------------------------------
struct MaterialStruct {
  GLfloat ambient[4];
  GLfloat diffuse[4];
  GLfloat specular[4];
  GLfloat shininess;
};
//jade(翡翠)
MaterialStruct ms_jade = {
  {0.135,     0.2225,   0.1575,   1.0},
  {0.54,      0.89,     0.63,     1.0},
  {0.316228,  0.316228, 0.316228, 1.0},
  12.8};
//ruby(ルビー)
MaterialStruct ms_ruby  = {
  {0.1745,   0.01175,  0.01175,   1.0},
  {0.61424,  0.04136,  0.04136,   1.0},
  {0.727811, 0.626959, 0.626959,  1.0},
  76.8};
int list;
//----------------------------------------------------
// 関数プロトタイプ（後に呼び出す関数名と引数の宣言）
//----------------------------------------------------
void Initialize(void);
void Display(void);
void Idle();
void Keyboard(unsigned char key, int x, int y);
void Ground(void);  //大地の描画
void Axis(void);//軸の描画
void Kusabi(void);//くさびの描画

void findPlane(GLfloat plane[4], GLfloat v0[3], GLfloat v1[3], GLfloat v2[3]);
void shadowMatrix(GLfloat *m, GLfloat plane[4],  GLfloat light[4]);
void DrawFloor(bool bTexture);
void DrawShadow(void);
void DrawStructure(bool);

void DRAW_STRING(int x, int y, char *string, void *font = GLUT_BITMAP_TIMES_ROMAN_24);
void DISPLAY_TEXT(int x, int y, char *string);

//----------------------------------------------------
// メイン関数
//----------------------------------------------------
int main(int argc, char *argv[]){
  srand((unsigned)time(NULL));
#if _BITMAP
  _mkdir("bitmap"); //bmpファイル保存用のフォルダの作成
#endif
  glutInit(&argc, argv);//環境の初期化
  glutInitWindowPosition(WindowPositionX, WindowPositionY);//ウィンドウの位置の指定
  glutInitWindowSize(WindowWidth, WindowHeight); //ウィンドウサイズの指定
  glutInitDisplayMode(GLUT_RGBA | GLUT_DEPTH | GLUT_DOUBLE);//ディスプレイモードの指定
  glutCreateWindow(WindowTitle);  //ウィンドウの作成
  glutDisplayFunc(Display); //描画時に呼び出される関数を指定する（関数名：Display）
  glutKeyboardFunc(Keyboard);//キーボード入力時に呼び出される関数を指定する（関数名：Keyboard）
  glutIdleFunc(Idle);       //プログラムアイドル状態時に呼び出される関数
  Initialize(); //初期設定の関数を呼び出す
  glutMainLoop();
  return 0;
}
//----------------------------------------------------
// 初期設定の関数
//----------------------------------------------------
void Initialize(void){
  glClearColor(1.0, 1.0, 1.0, 1.0); //背景色
  glEnable( GL_DEPTH_TEST ); //デプスバッファを使用：glutInitDisplayMode() で GLUT_DEPTH を指定する
  glDepthFunc( GL_LEQUAL );
  glClearDepth( 1.0 );

  findPlane( floor_planar,
        floor_v.v0,
        floor_v.v1,
        floor_v.v2 );

  //透視変換行列の設定------------------------------
  glMatrixMode(GL_PROJECTION);//行列モードの設定（GL_PROJECTION : 透視変換行列の設定、GL_MODELVIEW：モデルビュー変換行列）
  glLoadIdentity();//行列の初期化
  gluPerspective(30.0, (double)WindowWidth/(double)WindowHeight, 0.1, 1000.0); //透視投影法の視体積gluPerspactive(th, w/h, near, far);
 //初期条件------------------------------
	pn = 2;
	p[2].x = 0.0;
	p[2].y = 0.0;
	p[2].z = 0.0;
	p[2].vx = 0.0;
	p[2].vy = 0.0;
	p[2].vz = 0.0;

	p[1].x = 0;
	p[1].y = ll * 2  / 3 * cos(alpha);
	p[1].z = ll * 2  / 3 * sin(alpha);
	p[1].vx = 0.0;
	p[1].vy = 0.0;
	p[1].vz = 0.0;


}
//----------------------------------------------------
// 描画の関数
//----------------------------------------------------
void Display(void) {
  glClear( GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

  //視点の設定------------------------------
  gluLookAt(
       200.0, 0.0, 60, // 視点の位置x,y,z;
       0.0,  0.0,  0.0,   // 視界の中心位置の参照点座標x,y,z
       0.0,  0.0,  1.0 ) ;  //視界の上方向のベクトルx,y,z
  //----------------------------------------

  //モデルビュー変換行列の設定--------------------------
  glMatrixMode(GL_MODELVIEW);//行列モードの設定（GL_PROJECTION : 透視変換行列の設定、GL_MODELVIEW：モデルビュー変換行列）
  glLoadIdentity();//行列の初期化
  glViewport(0, 0, WindowWidth, WindowHeight);
  //----------------------------------------------

  //ステンシルバッファクリア値の設定--------------------------
  glClearStencil( 0 );
  glCullFace( GL_BACK );
  glEnable( GL_CULL_FACE );
  glEnable( GL_AUTO_NORMAL );
  glEnable( GL_NORMALIZE );
  //----------------------------------------

  // 平面射影行列の算出--------------------------
  shadowMatrix(pM,floor_planar,lightpos);
  //--------------------------

  // 光源ON-----------------------------
  glEnable( GL_LIGHTING );
  glEnable( GL_LIGHT0 );

  glLightfv( GL_LIGHT0,GL_POSITION,lightpos );
  //-----------------------------------

  glPushMatrix();
    DrawStructure(true);
    DrawShadow();
  glPopMatrix();

  glDisable(GL_AUTO_NORMAL);
  glDisable(GL_NORMALIZE);

  //陰影OFF-----------------------------
  glDisable(GL_LIGHTING);
  //-----------------------------------

  Ground();
  Axis();
  Kusabi();
  //文字の描画
  char t_char[20];
  char t_char2[20];

  strcpy_s(t_char2, "t = ");
  sprintf_s(t_char, "%lf", double(tn * dt));
  strcat_s(t_char2, t_char);
  DISPLAY_TEXT(5, 95, t_char2  );


#if _BITMAP
  ostringstream fname;
  int tt = tn +10000;
  fname  << "bitmap/" << tt << ".bmp" ;//出力ファイル名
  string name = fname.str();
  gs.screenshot(name.c_str(), 24);
#endif

  glutSwapBuffers(); //glutInitDisplayMode(GLUT_DOUBLE)でダブルバッファリングを利用可
  tn++;
}


double f1(double t,double x1,double x2,double y1, double y2 ,double z1,double z2)
{
        double r;

		r = x2;

        return r;
}
double f2(double t,double x1,double x2,double y1, double y2,double z1,double z2)
{
        double r;
		double lambda = - m * g * cos(alpha) / (1 + m / M * sin(alpha) );

		r = -lambda / M * sin(alpha) ;

        return r;
}
double f3(double t,double x1,double x2,double y1, double y2,double z1,double z2)
{
        double r;

		r = y2;

        return r;
}
double f4(double t,double x1,double x2,double y1, double y2,double z1,double z2)
{
        double r;
		double lambda = - m * g * cos(alpha) / (1 + m / M * sin(alpha) );

		r = lambda * sin(alpha) / m ;

        return r;
}
double f5(double t,double x1,double x2,double y1, double y2,double z1,double z2)
{
        double r;

		r = z2;

        return r;
}
double f6(double t,double x1,double x2,double y1, double y2,double z1,double z2)
{
        double r;
		double lambda = - m * g * cos(alpha) / (1 + m / M * sin(alpha) );

		r = - lambda * cos(alpha) / m  - g;
		//		cout << lambda() << "	" << 2 * lambda() * y1 / m << endl;
        return r;
}
void RungeKutta4(void){
	double k0[6] , k1[6] , k2[6] , k3[6];
	double t , x1 , x2 , y1 , y2 , z1 , z2;
	t = double(tn)*dt;
	x1 = p[2].y;
	x2 = p[2].vy;
	y1 = p[1].y;
	y2 = p[1].vy;
	z1 = p[1].z;
	z2 = p[1].vz;

	k0[0]=dt*f1(t,x1,x2,y1,y2,z1,z2);
    k0[1]=dt*f2(t,x1,x2,y1,y2,z1,z2);
    k0[2]=dt*f3(t,x1,x2,y1,y2,z1,z2);
	k0[3]=dt*f4(t,x1,x2,y1,y2,z1,z2);
    k0[4]=dt*f5(t,x1,x2,y1,y2,z1,z2);
	k0[5]=dt*f6(t,x1,x2,y1,y2,z1,z2);

    k1[0]=dt*f1(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0,z1+k0[4]/2.0,z2+k0[5]/2.0);
	k1[1]=dt*f2(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0,z1+k0[4]/2.0,z2+k0[5]/2.0);
	k1[2]=dt*f3(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0,z1+k0[4]/2.0,z2+k0[5]/2.0);
	k1[3]=dt*f4(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0,z1+k0[4]/2.0,z2+k0[5]/2.0);
	k1[4]=dt*f5(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0,z1+k0[4]/2.0,z2+k0[5]/2.0);
	k1[5]=dt*f6(t+dt/2.0,x1+k0[0]/2.0,x2+k0[1]/2.0,y1+k0[2]/2.0,y2+k0[3]/2.0,z1+k0[4]/2.0,z2+k0[5]/2.0);

	k2[0]=dt*f1(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0,z1+k1[4]/2.0,z2+k1[5]/2.0);
	k2[1]=dt*f2(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0,z1+k1[4]/2.0,z2+k1[5]/2.0);
	k2[2]=dt*f3(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0,z1+k1[4]/2.0,z2+k1[5]/2.0);
	k2[3]=dt*f4(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0,z1+k1[4]/2.0,z2+k1[5]/2.0);
	k2[4]=dt*f5(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0,z1+k1[4]/2.0,z2+k1[5]/2.0);
	k2[5]=dt*f6(t+dt/2.0,x1+k1[0]/2.0,x2+k1[1]/2.0,y1+k1[2]/2.0,y2+k1[3]/2.0,z1+k1[4]/2.0,z2+k1[5]/2.0);

	k3[0]=dt*f1(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3],z1+k2[4],z2+k2[5]);
	k3[1]=dt*f2(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3],z1+k2[4],z2+k2[5]);
	k3[2]=dt*f3(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3],z1+k2[4],z2+k2[5]);
	k3[3]=dt*f4(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3],z1+k2[4],z2+k2[5]);
	k3[4]=dt*f5(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3],z1+k2[4],z2+k2[5]);
	k3[5]=dt*f6(t+dt,x1+k2[0],x2+k2[1],y1+k2[2],y2+k2[3],z1+k2[4],z2+k2[5]);

	x1=x1+(k0[0]+2.0*k1[0]+2.0*k2[0]+k3[0])/6.0;
	x2=x2+(k0[1]+2.0*k1[1]+2.0*k2[1]+k3[1])/6.0;
	y1=y1+(k0[2]+2.0*k1[2]+2.0*k2[2]+k3[2])/6.0;
	y2=y2+(k0[3]+2.0*k1[3]+2.0*k2[3]+k3[3])/6.0;
	z1=z1+(k0[4]+2.0*k1[4]+2.0*k2[2]+k3[4])/6.0;
	z2=z2+(k0[5]+2.0*k1[5]+2.0*k2[3]+k3[5])/6.0;

	p[2].y = x1;
	p[2].vy= x2;
	p[1].y = y1;
	p[1].vy= y2;
	p[1].z = z1;
	p[1].vz= z2;
}
//----------------------------------------------------
// 物体の描画
//----------------------------------------------------
void DrawStructure(bool flag){
	int n=1000 ;
	double t = double(tn) * dt;


	RungeKutta4();
		//	if (lambda() < 0 ) exit(0);
		glPushMatrix();
		  glMaterialfv(GL_FRONT, GL_AMBIENT, ms_ruby.ambient);
		  glMaterialfv(GL_FRONT, GL_DIFFUSE, ms_ruby.diffuse);
		  glMaterialfv(GL_FRONT, GL_SPECULAR, ms_ruby.specular);
		  glMaterialfv(GL_FRONT, GL_SHININESS, &ms_ruby.shininess);
		  glTranslated(p[1].x , p[1].y , p[1].z );//平行移動値の設定
		  glutSolidSphere(1.0, 20, 20);//引数：(半径, Z軸まわりの分割数, Z軸に沿った分割数)
		glPopMatrix();

	/*	glPushMatrix();
		  glMaterialfv(GL_FRONT, GL_AMBIENT, ms_jade.ambient);
		  glMaterialfv(GL_FRONT, GL_DIFFUSE, ms_jade.diffuse);
		  glMaterialfv(GL_FRONT, GL_SPECULAR, ms_jade.specular);
		  glMaterialfv(GL_FRONT, GL_SHININESS, &ms_jade.shininess);
		  glTranslated(0 , 0 , 0 );//平行移動値の設定
		  glutSolidSphere(a , 20, 20);//引数：(半径, Z軸まわりの分割数, Z軸に沿った分割数)
		glPopMatrix();
		*/

	//cout << theta << "	" << p[1].y << endl;

}
void Kusabi(void){
	glColor3d(0.7, .5, .2);
	glBegin(GL_TRIANGLES);
		glVertex3f(0, p[2].y, 0);
		glVertex3f(0, p[2].y + ll * cos(alpha), 0);
		glVertex3f(0, p[2].y + ll * cos(alpha),ll * sin(alpha));
	glEnd();
}

//----------------------------------------------------
// 大地の描画
//----------------------------------------------------
void Ground(void) {
    double ground_max_x = 300.0;
    double ground_max_y = 300.0;
    glColor3d(0.8, 0.8, 0.8);  // 大地の色
    glBegin(GL_LINES);
    for(double ly = -ground_max_y ;ly <= ground_max_y; ly+=10.0){
      glVertex3d(-ground_max_x, ly, -1.1);
      glVertex3d(ground_max_x, ly , -1.1);
    }
    for(double lx = -ground_max_x ;lx <= ground_max_x; lx+=10.0){
      glVertex3d(lx, ground_max_y , -1.1);
      glVertex3d(lx, -ground_max_y, -1.1);
    }
    glEnd();
}
//----------------------------------------------------
//軸の描画
//----------------------------------------------------
void Axis(void) {

	glColor3d(1.0, .0, .0);
	glBegin(GL_LINES);
      glVertex3d(-100, 0, 0);
      glVertex3d(100, 0 , 0);
	glEnd();

	glColor3d(.0, 1.0, .0);
	glBegin(GL_LINES);
      glVertex3d(0, -100, 0);
      glVertex3d(0, 100 , 0);
	glEnd();

	glColor3d(.0, .0, 1.0);
	glBegin(GL_LINES);
      glVertex3d(0, 0, -100);
      glVertex3d(0, 0 , 100);
	glEnd();

}

//----------------------------------------------------
// アイドル時に呼び出される関数
//----------------------------------------------------
void Idle(){
  glutPostRedisplay(); //glutDisplayFunc()を１回実行する
}
//----------------------------------------------------
// キーボード入力時に呼び出される関数
//----------------------------------------------------
void Keyboard(unsigned char key, int x, int y){
  switch ( key )
  {
  case 'a':
    pn++;

    break;
  case 'q':
    exit(0);
    break;

  default:
    break;
  }
}
//----------------------------------------------------
// 床平面の方程式と行列の計算
//----------------------------------------------------
void findPlane(
  GLfloat plane[4],  // 作成する平面方程式の係数
  GLfloat v0[3],    // 頂点１
  GLfloat v1[3],    // 頂点２
  GLfloat v2[3])    // 頂点３
{
  GLfloat vec0[3], vec1[3];

  // Need 2 vectors to find cross product.
  vec0[0] = v1[0] - v0[0];
  vec0[1] = v1[1] - v0[1];
  vec0[2] = v1[2] - v0[2];

  vec1[0] = v2[0] - v0[0];
  vec1[1] = v2[1] - v0[1];
  vec1[2] = v2[2] - v0[2];

  // find cross product to get A, B, and C of plane equation
  plane[0] = vec0[1] * vec1[2] - vec0[2] * vec1[1];
  plane[1] = -(vec0[0] * vec1[2] - vec0[2] * vec1[0]);
  plane[2] = vec0[0] * vec1[1] - vec0[1] * vec1[0];

  plane[3] = -(plane[0] * v0[0] + plane[1] * v0[1] + plane[2] * v0[2]);
}
void shadowMatrix(
  GLfloat *m,      // 作成する行列のポインタ
  GLfloat plane[4],  // 射影する表面の平面方程式の係数
  GLfloat light[4])  // 光源の同時座標値
{
  GLfloat dot;

  // Find dot product between light position vector and ground plane normal.
  dot = plane[0] * light[0] +
      plane[1] * light[1] +
      plane[2] * light[2] +
      plane[3] * light[3];

  m[0]  = dot - light[0] * plane[0];
  m[4]  = 0.f - light[0] * plane[1];
  m[8]  = 0.f - light[0] * plane[2];
  m[12] = 0.f - light[0] * plane[3];

  m[1]  = 0.f - light[1] * plane[0];
  m[5]  = dot - light[1] * plane[1];
  m[9]  = 0.f - light[1] * plane[2];
  m[13] = 0.f - light[1] * plane[3];

  m[2]  = 0.f - light[2] * plane[0];
  m[6]  = 0.f - light[2] * plane[1];
  m[10] = dot - light[2] * plane[2];
  m[14] = 0.f - light[2] * plane[3];

  m[3]  = 0.f - light[3] * plane[0];
  m[7]  = 0.f - light[3] * plane[1];
  m[11] = 0.f - light[3] * plane[2];
  m[15] = dot - light[3] * plane[3];
}

//----------------------------------------------------
// 床の描画と影の描画
//----------------------------------------------------
void DrawFloor(bool bTexture){
  if( bTexture ){
    // 床にテクスチャを使う時はココで設定する
  //  glBindTexture( GL_TEXTURE_2D, );

    glDisable(GL_LIGHTING);
    glBegin(GL_QUADS);
  //    glTexCoord2f( , );
      glVertex3fv( floor_v.v0 );
  //    glTexCoord2f( , );
      glVertex3fv( floor_v.v1 );
  //    glTexCoord2f( , );
      glVertex3fv( floor_v.v2 );
  //    glTexCoord2f( , );
      glVertex3fv( floor_v.v3 );
    glEnd();
    glEnable(GL_LIGHTING);
  }else{
    glDisable(GL_LIGHTING);
    glBegin(GL_QUADS);
      glVertex3fv( floor_v.v0 );
      glVertex3fv( floor_v.v1 );
      glVertex3fv( floor_v.v2 );
      glVertex3fv( floor_v.v3 );
    glEnd();
    glEnable(GL_LIGHTING);
  }
}
void DrawShadow(void){
  /////////////////////////////////////////////
  //床のステンシルを付ける
  glEnable(GL_STENCIL_TEST);
  glStencilFunc( GL_ALWAYS, 1, ~0);
  //これから描画するもののステンシル値にすべて１タグをつける
  glStencilOp(GL_KEEP,GL_KEEP ,GL_REPLACE);
  glColor4f(0.7f, 0.4f, 0.0f, 1.0f);
  //DrawFloor( false );//床の描画

  /////////////////////////////////////////////
  //カラー・デプスバッファマスクをセットする
  //これで以下の内容のピクセルの色の値は、書き込まれない。
  glColorMask(0,0,0,0);
  glDepthMask(0);
  /////////////////////////////////////////////
  //床にオブジェクトの影のステンシルを付ける
  glEnable(GL_STENCIL_TEST);
  glStencilFunc( GL_EQUAL, 1, ~0);
  //これから描画するもののステンシル値にすべて１タグをつける
  glStencilOp(GL_KEEP,GL_KEEP ,GL_INCR);
  glDisable(GL_DEPTH_TEST);
  glPushMatrix();
    glMultMatrixf(pM);
    DrawStructure(true);
  glPopMatrix();
  glEnable(GL_DEPTH_TEST);

  /////////////////////////////////////////////
  //ビットマスクを解除
  glColorMask(1,1,1,1);
  glDepthMask(1);

  /////////////////////////////////////////////
  //影をつける
  glStencilFunc( GL_EQUAL, 2, ~0 );
  glEnable(GL_BLEND);
    glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
    glColor4f(0.1f, 0.1f, 0.1f, 0.5f);
    glDisable(GL_DEPTH_TEST);
      DrawFloor( false );//床の描画
    glEnable(GL_DEPTH_TEST);
    glDisable(GL_BLEND);
  glDisable(GL_STENCIL_TEST);

}

//////////////////////////////////////////////////////////////////////////
// 文字描画
//////////////////////////////////////////////////////////////////////////
void DISPLAY_TEXT(int x, int y, char *string){
glDisable(GL_LIGHTING);
glDisable(GL_LIGHT0);

  glPushAttrib(GL_ENABLE_BIT);
  glMatrixMode(GL_PROJECTION);
  glPushMatrix();
  glLoadIdentity();
  gluOrtho2D(0, 100, 0, 100);
  glMatrixMode(GL_MODELVIEW);
  glPushMatrix();
  glLoadIdentity();
  glColor3f(0.0, 0.0, 0.0);
  glCallList(list);
  glPopMatrix();
  glMatrixMode(GL_PROJECTION);
  glPopMatrix();
  glPopAttrib();
  glMatrixMode(GL_MODELVIEW);
  list=glGenLists(1);
  glNewList(list,GL_COMPILE);

  DRAW_STRING(x, y, string , GLUT_BITMAP_TIMES_ROMAN_24);
  glEndList();

glEnable(GL_LIGHTING);
glEnable(GL_LIGHT0);
}
void DRAW_STRING(int x, int y, char *string, void *font){
  int len, i;
  glRasterPos2f(x, y);
  len = (int) strlen(string);
  for (i = 0; i < len; i++){
    glutBitmapCharacter(font, string[i]);
  }
}

参考



▲このページのトップ ｜ NPO法人 natural science トップ

▲このページのトップ ｜ NPO法人 natural science トップ




Warning: mysqli_connect(): (28000/1045): Access denied for user 'xsvx1015071_ri'@'sv102.xserver.jp' (using password: YES) in /home/xsvx1015071/include/natural-science/include_counter-d.php on line 8
MySQL DBとの接続に失敗しました
