万有引力相互作用で円軌道運動をさせるための初速度の与え方

「万有引力によるポテンシャルエネルギーの３次元表示モード～ポテンシャルエネルギーの可視化方法～」では、楕円軌道運動を行わせるための万有引力相互作用の設定方法を解説しました。万有引力による運動は楕円軌道の他に双曲線軌道があり、楕円軌道の特殊な場合として円軌道が存在します。本項ではこの円軌道運動を行うための初期条件とその設定方法を解説します。

円軌道運動の条件

円軌道運動とは、その名の通り運動の軌跡が円となる運動です。 中心力（引力）の方向と速度ベクトルが直交していて、速度が次の式で与えられる大きさの場合に、その後の運動は円軌道運動となります。

rは円軌道中心からの距離、Gは万有引力定数、Mは相手の質量です。実際の運動は次の図のとおりです。軌道中心からの距離が小さいほど、円運動するために必要な速度が大きくなります。

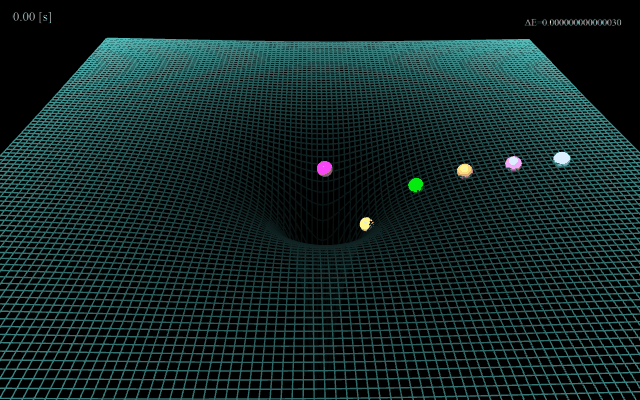

（図１）円軌道運動（ポテンシャル３次元表示モード）

■実際の仮想物理実験室はこちら

【プログラムソース１】円軌道運動の指定例（UniversalGravitation_potentialMode_circularOrbit.html）

//仮想物理実験室オブジェクトの生成
PHYSICS.physLab = new PHYSICS.PhysLab({
	（省略）
	//表示モードの指定
	displayMode : PHYSICS.Potential3DMode,
	（省略）
})

////////////////////////////////////////////////////////////////////
//相互作用の準備
////////////////////////////////////////////////////////////////////
for( var i=1; i<colors.length; i++ ){

	//半径
	var r = 3*i;
	//初速度
	var v = Math.sqrt(  0.01 * 10000 / r );
	//位置と速度
	PHYSICS.physLab.balls[ i ].position.set( r, 0, 0 );
	PHYSICS.physLab.balls[ i ].velocity.set( 0, v, 0 );
	PHYSICS.physLab.balls[ i ].mass = 1;
	//万有引力相互作用の定義
	PHYSICS.physLab.setInteraction(
		PHYSICS.physLab.balls[ 0 ],
		PHYSICS.physLab.balls[ i ],
		PHYSICS.UniversalGravitation,
		{
			G : 0.01, //万有引力定数
		}
	);
}
